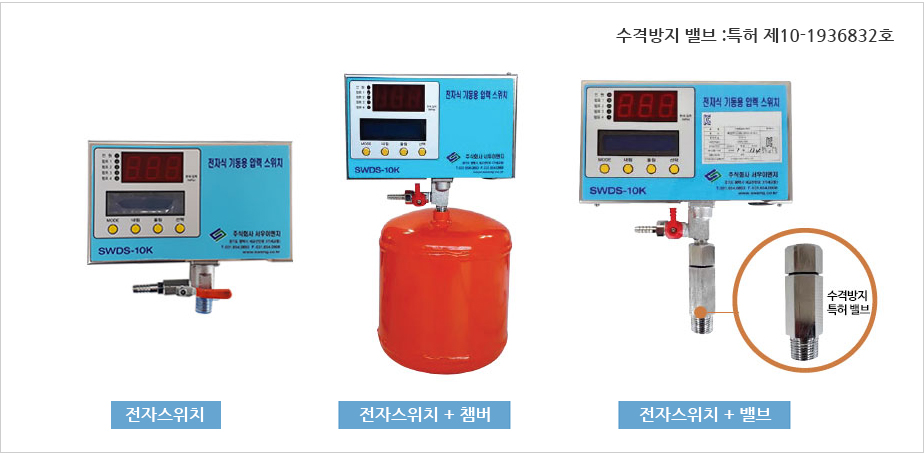

전자식압력스위치 (10kg)

전자식압력스위치 (20kg)

전자식 기동용 압력스위치의 주요특징

1. 기동압력과 정지압력의 설정방법이 아주 쉽고 간단합니다.
2. 항상 현재의 배관압력이 숫자로 크게 표시 되어 멀리서도 잘 보입니다.
3. 전자식기동용압력스위치 1대로 주펌프와 보조펌프등 펌프 4대를 제어할 수 있습니다.
4. 보조펌프/주펌프/예비 1/예비 2 세팅된 순서로 기동이 됩니다.
5. 일반 대기압에서는 작동이 되지 않습니다(출고시 대기압 셋팅값 0.105MPa)
6. 종단저항이 내장되어 있습니다.
7. 주전압은 DC 24V 전용입니다.

전자식 기동용 압력스위치 사용시 주의사항

1. 정상 작동 중에는 DC 24V 주전원을 단선시키지 마십시오.
2. 자동접점유지 등으로 동작이 계속 될 경우 접점릴레이 등을 사용하여 필요한 조치를 하십시오.

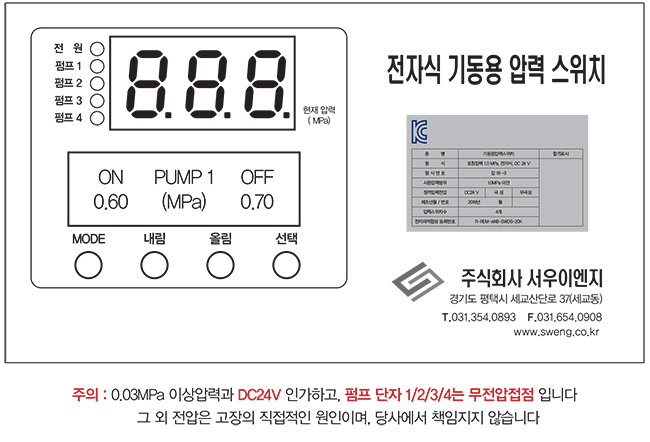

3. 0.03MPa 이상압력과 DC24V 인가하고 펌프 단자 1/2/3/4는 무전압접점입니다.
    그외 전압은 고장의 직접적인 원인이며, 제조사에서 책임지지 않슴니다.
4. 설치시에는 시험밸브를 사용하여 잔류공기를 제거하여 주십시오.
5. 대기압에서는 작동되지 않으므로 수동스위치 또는 다른 방법으로 0.03MPa 이상으로 배관압력을 올린 후 사용 하십시오.
6. 배관압력이 대기압 0.03MPa) 이상으로 올라가면 기동압력과 정지압력이 설정되어 있는 자동모드로 전환이 됩니다.
7. 제품의 작동 이상 및 전원이 인가되지 않을 경우 당사에 연락하여 조치를 취하시기 바랍니다.

전자식 기동용 압력스위치의 설치 및 점검 방법

1. 전자제품이므로 건조한 곳에 설치하여 주십시오.
2. 겨울철에는 동파방지 조치를 하십시오.
3. 야외설치시에는 기판내에 물이 들어가지 않도록 방수조치 하십시요.
4. 최소 1년에 1회 이상 정상작동 여부를 점검해 주십시오.

전자식 기동용 압력스위치의 설치 방법

(1) 기동압력과 정지압력을 설정하는 방법
1. 모드를 눌러 펌프를 선택합니다. 다시 누르면 다음 펌프가 선택됩니다.
2. 선택버튼을 눌러 기동압력(ON)을 선택하십시오(←).
3. 올림과 내림버튼을 이용하여 기동압력(ON)을 조정합니다.
4. 선택버튼을 이용하여 정지압력(OFF)을 선택하십시오(→).
5. 올림과 내림버튼을 이용하여 정지압력(OFF)을 조정합니다.
6. 선택버튼을 한번 더 누르면 선택화살표(←/→)가 사라지며 기동압력과 정지압력이 설정됩니다.
7. 설정완료 후 모드 버튼을 눌려서 펌프 1/2/3/4가 설정된 것을 재확인 바랍니다.

(2) 비밀번호 설정
1. 모드버튼으로 비밀번호(PASSWORD)를 선택합니다.
2. 초기 비밀번호는 0000입니다.
    새로운 비밀번호를 입력 후 선택버튼을 눌러 사용자 비밀번호 (4자리숫자)를 설정합니다.
3. 사용자 비밀번호는 잘 기억하시기 바랍니다.
4. 비밀번호를 잊었을 때는 당사에 문의 바랍니다.

(3) 시간 설정방법
1. 모드버튼으로 ‘년도’(SET YEAR)을 선택합니다.
2. 올림 내림버튼으로 ‘년도’를 설정 후 선택버튼을 눌러 ‘월’(SET MONTH)을 선택합니다.
3. 같은 요령으로 날짜와 시간을 설정합니다.
4. 선택을 한번 더 누르면 시간설정이 완료됩니다

(4) 이벤트(EVENT)
1. 모드버튼으로 이벤트(EVENT)를 선택하십시오.
2. 어떠한 이유로든 펌프가 정지한 시간과 재기동 했을 때의 시간과 압력이 기록되어 있습니다.
3. 설비의 운용중에 발생한 내용을 확인할 수 있습니다.
4. 올림버튼과 내림버튼으로 기록을 검색하여 볼 수 있습니다.

(5) 정상가동중일때 표시

1. 현재의 배관압력과 현재 가동되고 있는 펌프 수, 날짜, 시간이 표시되어 있습니다.
2. 모드버튼을 누르면 순서대로 각 펌프의 기동압력과 정지압력을 확인할 수 있습니다.
3. 어떤 모드에서도 약 30초가 지나면 현재가동상태가 표시되게 됩니다.
4. 정상작동시에는 주전원 LED가 항상 빨간색으로 깜박이게 되며 펌프가 작동시에는 해당펌프에 녹색 LED가 점등됩니다.

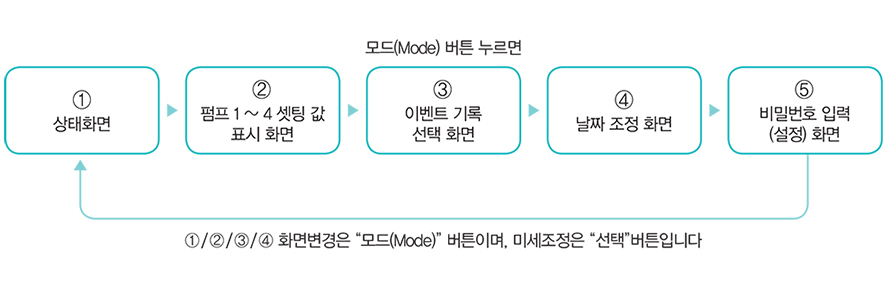

전자식 기동용 압력스위치 간략 사용설명서

① 상태화면
1) 현재시간, RUNNING : 정상 작동 중.
LOW PRESSURE MANUAL ON : 현재압력이 0.03MPa 이하인 경우이며, 경고음 발생이 된다. 강제로 경고음을 끄기 위해선 아무 버튼이나 누르면 경고음이 꺼진다.

② 펌프 1 ~ 4 세팅 값 표시화
상태 화면에서 모드 버튼을 누르면 펌프 1 ~ 4 셋팅 값 화면이 표시된다.


③ 이벤트 기록 선택 화면
이벤트 기록 선택 화면에서 선택 버튼을 누르고 업/다운 버튼으로 이벤트 기록을 확인 할 수 있음.
•이벤트 기록 저장 리스트 : POWER ON, LOW PRESSURE, OVER PRESSURE, 각 펌프의 ON/OFF 기록

④ 날짜 조정 화면 : Mode에서 선택버튼
• 년, 월, 일, 시, 분 순으로 날짜 및 시간을 변경.

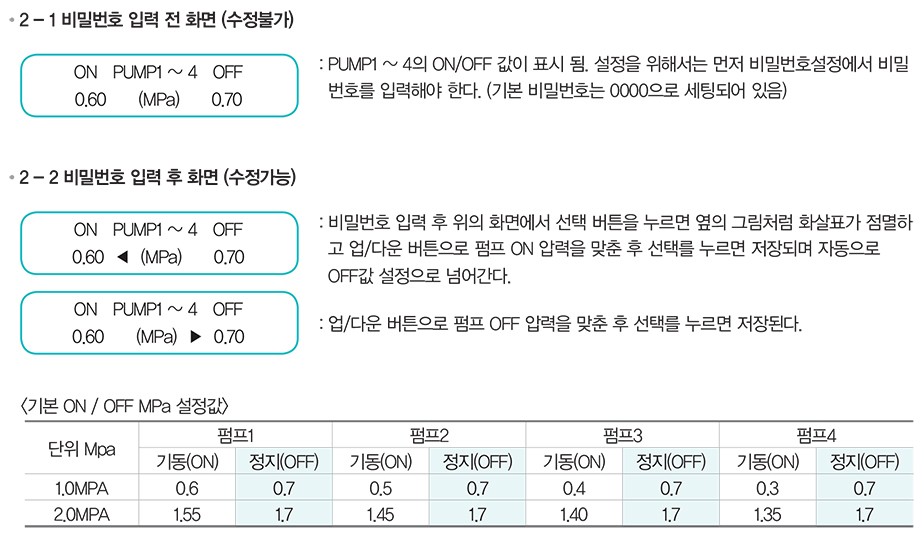

⑤ 비밀번호 입력(설정) 화면
• 비밀번호를 입력하는 화면이며 공장 출하시 0000으로 비밀번호 설정.
• 비밀번호 입력 후 다시 이 화면으로 들어 올 경우 새로운 비밀번호를 입력 할 수 있는 New password 화면이 나옴.
• 새로운 비밀번호 입력후, “선택” 버튼 눌러야 저장이 된다.
