펌프의 선정

펌프의 선정 시에는 다음사항이 고려되어야 합니다.
· 펌프의 운전점
· 펌프의 재질
· 펌프의 배관연결 방식
· 샤프트 씰

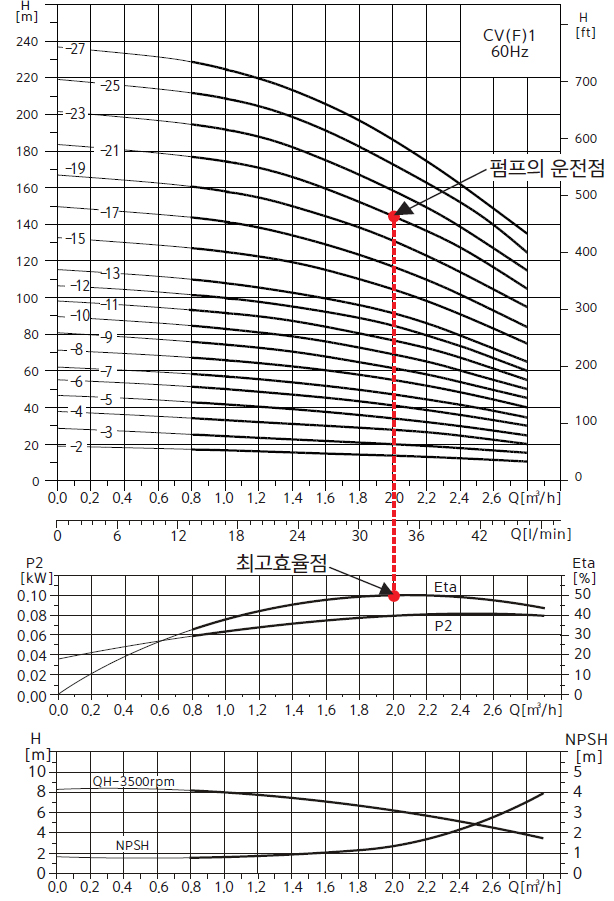

*펌프의 운전점 : 성능곡선을 참조하여 요구하는 유량, 양정에 맞는 접점

효율

펌프가 항상 일정한 운전점에서 운전된다면, 운전점과 펌프의 최고 효율점이 일치하도록 펌프를 선정하여야 합니다. 물 소비량이 변화하는 경우에는 최대 소비 유량과 다양한 소비 패턴에 적합한 펌프를 선정해야 합니다.

선정데이터

· 시스템 말단에서 요구되는 유량과 압력
· 높이 차이로 인한 압력 손실(H)
· 배관 마찰 손실(Hf) (긴 배관, 곡관, 밸브 등에서의 압력 손실)
· 예상 운점점에서의 최고 효율
· NPSH 값

최소 흡입압력 - NPSH

다음과 같은 경우에는 반드시 흡입수두 “H”를 검토해야 합니다.
· 사용 액체의 온도가 높은 경우
· 사용 유량이 펌프 정격 유량보다 현저하게 많은 경우
· 물을 흡상하는 경우
· 펌프의 흡입측 배관이 매우 긴 경우
· 펌프의 흡입측 압력이 낮은 경우

효율

펌프가 항상 일정한 운전점에서 운전된다면, 운전점과 펌프의 최고 효율점이 일치하도록 펌프를 선정하여야 합니다. 물 소비량이 변화하는 경우에는 최대 소비 유량과 다양한 소비 패턴에 적합한 펌프를 선정해야 합니다.

선정데이터

· 시스템 말단에서 요구되는 유량과 압력
· 높이 차이로 인한 압력 손실(H)
· 배관 마찰 손실(Hf) (긴 배관, 곡관, 밸브 등에서의 압력 손실)
· 예상 운점점에서의 최고 효율
· NPSH 값

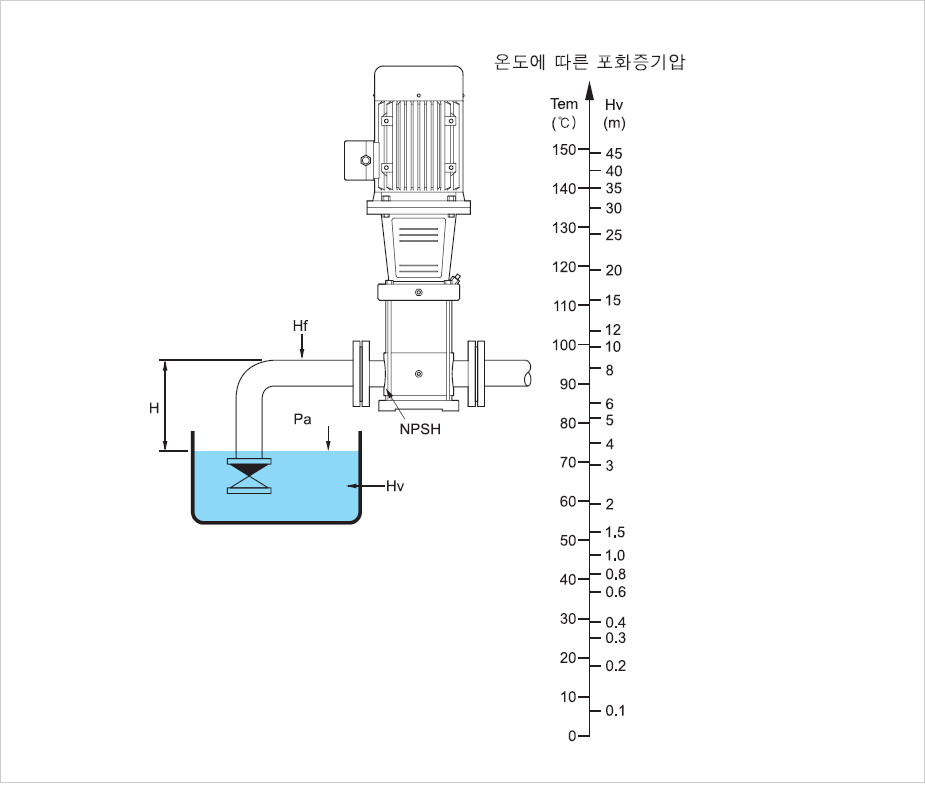

케비테이션의 발생을 방지하기 위해서 펌프에 최저 흡입 압력을 설정하여야 하며, 펌프의 흡입양정(Suction Head) “H”는 다음과 같은 공식을 이용하여 계산 할 수 있습니다.

Pa : 대기압(대기압은 1kgf/cm2로 지정할 수 있다.)
폐쇄 시스템인 경우, Pa는 시스템내의 압력을 지칭한다.

NPSH: 흡입수두
(펌프 작동시 최대 유량 지점에서 NPSH 값을 읽어야한다.

Hf: 흡입배관의 마찰 손실
(펌프 작동시 최대 유량지점에서)

Hv = 포화 증기압
(이 값은 증기압 Scale에서 읽음. Hv는 액체의 온도Tem에 따라 변경)

Hs = 안전율(최소 0.5m 이상)

- 만약 계산된 H값이 (+)이면, “H”만큼 흡상이 가능합니다.
- 만약 계산된 H값이 (-)이면, “H”만큼 가압이 필요합니다.

* 펌프에 케비테이션이 발생하지 않는지 반드시 확인하시기 바랍니다.

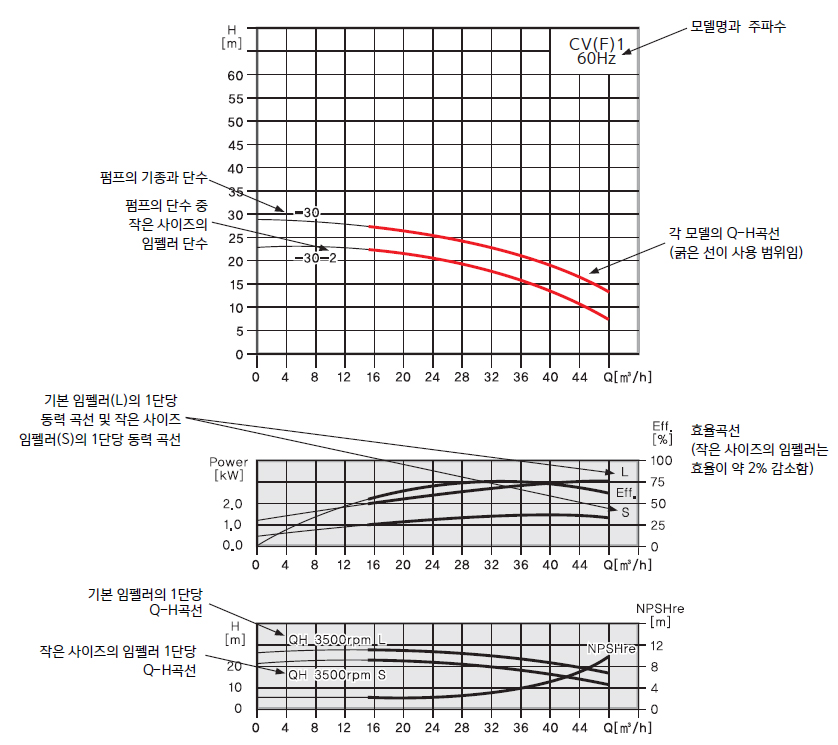

성능곡선 설명

성능곡선

1. 각 성능 곡선의 오차는 ISO 2548, Annex B에 따른다.
2. KMP 표준모터로 시험한 것이다.
3. 기포가 없는 20℃의 청수로 시험한 것이다.
4. 운동 점성 계수 1 cSt의 물로 시험한 것이다.
5. 펌프가 과열되지 않기 위해서는 반드시 최소유량 이상으로 운전되어야 한다.

주) 1㎡/sec = 106cSt (센티스토크)

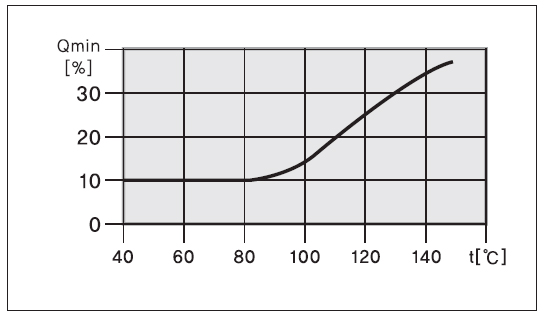

아래의 그래프는 펌프의 최소 유량과 공칭 유량의 비율을 온도에 따라 나타낸 것이다.
