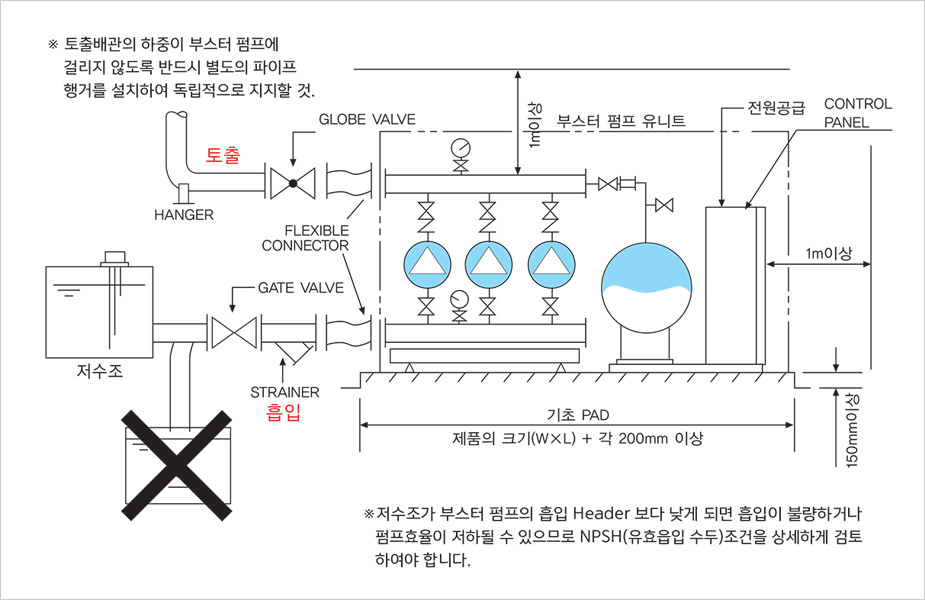

설치 배관도

설치시 주의사항

1. 콘크리트 기초패드는 부스터 펌프의 제품 외형치수(폭 X 길이)보다 각각 +200mm 이상, 기초패드의 높이는 150mm 이상으로 하여 주십시오.

2. 유지보수(점검 및 수리)를 위하여 부스터 펌프는 주위 사방으로 1m이상의 공간을 확보하여 주시고, 반입ㆍ반출시를 고려하여 제품 크기보다 여유있는 반입통로와 반입구를 확보하여 주십시오.

3. 토출 및 흡입배관은 부스터 펌프 유니트에 배관의 하중이 걸리지 않도록 Pipe Hanger, Support 등을 이용, 별도로 지지하여야 합니다.

4. 토출 및 흡입배관에는 수축 및 팽창에 의한 응력과 펌프의 진동이 전달되는 것을 방지하도록 플렉시블 이음관(Flexible Connector) 을 반드시 설치하여 주십시오.

5. 보수점검 및 정비를 위하여, 흡입측 배관에는 Gate Valve와 Strainer를, 토출측 배관에는 Globe Valve를 반드시 설치하여 주십시오.

6. 흡입배관은 마찰손실이 과다하지 않도록 충분한 크기로 적절히 시공 되어야 하며, 배관의 크기는 부스터 펌프의 흡입 Header 크기와 같거나 한 단계 이상 크게 설치해 주십시오. 레듀서(Reducer)를 사용할 경우에는 편심 레듀서를 사용하고 Air Pocket의 형성을 방지하기 위하여 편심부가 하부로 가도록 설치하여야 합니다.

7. 배관의 용접작업 후에는 반드시 Flushing을 실시하여야 합니다. 흡입배관에 있던 용접 슬래그 등의 이물질이 펌프로 흡입되면 Pump Impeller 파손이나 전동기(Motor) 소손 사고의 원인이 됩니다.

8. 전원은 전압 및 전류를 확인하여 충분한 용량의 전선을 사용하며, MCC Panel에 부스터 펌프 전용 NFB를 설치하고, 부스터 펌프 Control Panel 단자대까지 전원을 공급해 주십시오.

9. 시운전 요청시에는 저수조의 만수를 확인하고, 배관 및 전원연결이 완료 되었는지 확인해 주십시요
또한, 배관 Flushing과 Strainer 청소도 실시해 주십시오.
