압력탱크의 선정

압력탱크의 선정

압력탱크의 용량은 펌프의 유량과 최대가동횟수 및 운전압력조건 등을 감안하여 선정하며, 압력은 체절압력을 기준으로 선정한다.

1. 유효 용량(VESP)을 선정


전동기출력(HP) 5HP이하 7.5~10HP 15~30HP 40~75HP
기동빈도(회/시간) 30이하 20이하 12이하 8이하

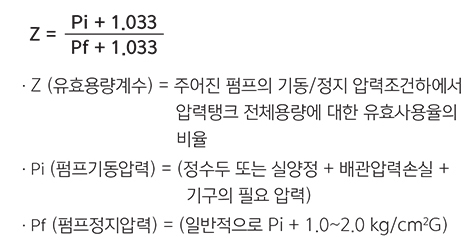

2. 펌프의 성능곡선에서 펌프기동(Cut-in) 정지(Cut-off) 압력을 정하여 유효용량계수(Z)를 구한다.


3. VESP와 Z로부터 탱크용량(VT)을 구한다.
