제품소개
제품소개 > 고온고압밸브 > 볼밸브
볼밸브
| 모델 | 사이즈 mm | |||||||
|---|---|---|---|---|---|---|---|---|
| 접속구경 | ΦA | L | B | C | D | E | F | |

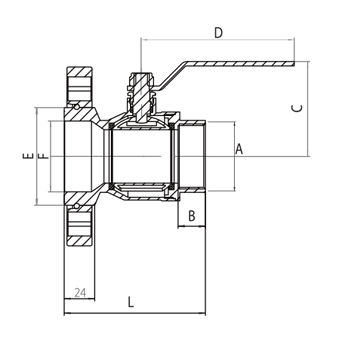

| FCV FV 볼밸브 |
1 1/4" | 32 | 89 | 18 | 71 | 121 | 59.5 | 42.5 |
| 1 1/2" | 40 | 110.5 | 25 | 78 | 121 | 76 | 56 | |
| 2" | 50 | 126.5 | 25 | 88 | 142 | 90 | 65 | |
| 모델 | 사이즈 mm | ||||
|---|---|---|---|---|---|
| 접속구경 | ΦA | L | H | S | |

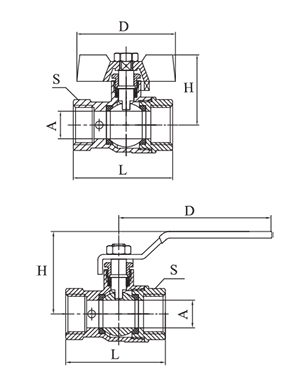

| b.1019 | 1/2" | 15 | 52.5 | 37.5 | 25 |
| B.1018 | 1/2" | 15 | 52.4 | 43.3 | 25.0 |
| 3/4" | 20 | 59.9 | 46.3 | 30.5 | |
| 1" | 25 | 70.2 | 52.3 | 37.0 | |
| 1 1.4"" | 32 | 80.1 | 72.2 | 46.5 | |
| 1 1/2" | 40 | 90.9 | 78.0 | 54.0 | |
| 2" | 50 | 106.6 | 83.5 | 66.0 | |
| 모델 | 사이즈 mm | ||||||
|---|---|---|---|---|---|---|---|
| 접속구경 | ΦA | C | D | L | H | S | |

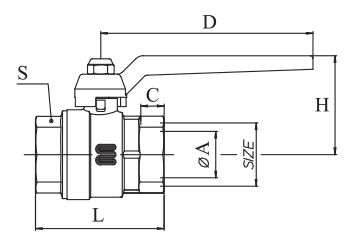

| S.3084 | 3/8" | 10 | 11.4 | 80 | 49.5 | 38.5 | 21 |
| 1/2" | 15 | 9.5 | 80 | 49 | 40 | 25 | |
| 3/4" | 20 | 11 | 115 | 59 | 49.5 | 31 | |
| 1" | 25 | 12.5 | 115 | 70 | 53.5 | 38 | |
| 1 1/4" | 32 | 13.5 | 130 | 81 | 64 | 47 | |
| 1 1/2" | 40 | 15.5 | 150 | 94 | 74.5 | 54 | |
| 2" | 50 | 17.5 | 170 | 112 | 90 | 66 | |
| 모델 | 사이즈 mm | |||||
|---|---|---|---|---|---|---|
| 접속구경 | ΦA | D | L | H | S | |

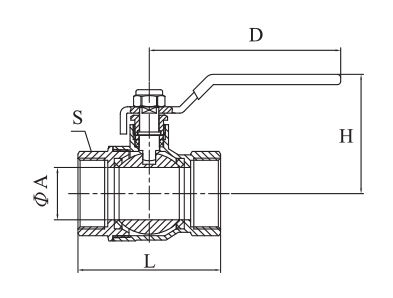

| LL1106 : 일반용 | 1/2" | 15 | 95 | 49 | 45 | 25 |
| 3/4" | 20 | 95 | 56 | 48.5 | 30.5 | |
| 1" | 25 | 95 | 67 | 56 | 37 | |
| 1 1/4" | 32 | 120 | 76 | 66 | 46.5 | |
| 1 1/2" | 40 | 120 | 87 | 73 | 54 | |
| 2" | 50 | 140 | 103 | 87 | 66 | |
| 모델 | 사이즈 mm | |||
|---|---|---|---|---|
| 접속구경 | ΦA | L | S | |
| F.8021 | 1" | 25 | 36.5 | 56.4 |
| 1 1/4" | 32 | 44 | 64.4 | |
| 1 1/2" | 40 | 54 | 70.4 | |
| 2" | 50 | 63 | 81.9 | |
| 2 1/2" | 60 | 76.5 | 93.4 | |
| 3" | 80 | 86.5 | 102.4 | |
| 4" | 100 | 115 | 117.4 | |
