유니온밸브

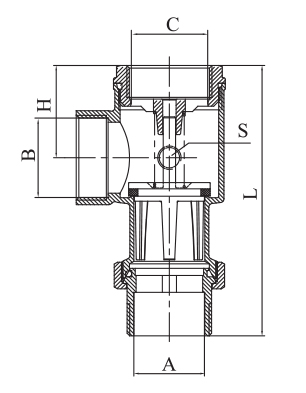

| 모델 | 사이즈 mm | ||||||
|---|---|---|---|---|---|---|---|
| 접속구경 | ΦA | B | C | L | H | S | |
| C604H | 1" | 25 | 25 | 25 | 147 | 30.8 | 8 |
| C6035 | 1 1/4" | 32 | 32 | 32 | 122 | 38 | 8 |
| C6035 | 1 1/4" | 32 | 32 | 25 | 122 | 38 | 8 |
| C6036 | 1 1/2" | 40 | 40 | 40 | 153 | 52.5 | 8 |
| C6036 | 2" | 50 | 50 | 50 | 190 | 65 | 8 |
| 모델 | 사이즈 mm | |||||
|---|---|---|---|---|---|---|
| 접속구경 | ΦA | D | L | H | S | |
| B1043 | 1/2" | 15 | 50 | 57 | 69.5 | 25 |
| 3/4" | 20 | 50 | 64 | 77.5 | 30.5 | |
| 1" | 25 | 64 | 74.5 | 94 | 37 | |
| 모델 | 사이즈 mm | |||||
|---|---|---|---|---|---|---|
| 접속구경 | ΦA | D | L | H | S | |
| B1509 나비손잡이형 |
1 1/2" | 40 | 128 | 140 | 75.5 | 54 |
| 2" | 50 | 135 | 167 | 90 | 66 | |

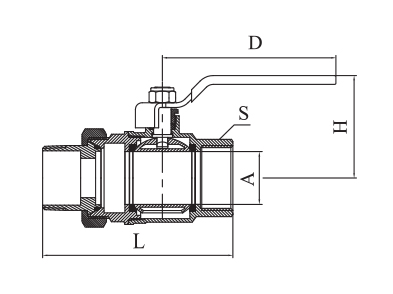

| 모델 | 사이즈 mm | |||||
|---|---|---|---|---|---|---|
| 접속구경 | ΦA | D | L | H | S | |
| B1042 나비손잡이형 |
1/2" | 15 | 52 | 80.5 | 38.3 | 24.8 |
| 3/4" | 20 | 65.5 | 91.5 | 44.3 | 30.8 | |
| 1" | 25 | 65.5 | 108.5 | 48.8 | 37.8 | |
| 1 1/4" | 32 | 90 | 119 | 57.5 | 46.2 | |

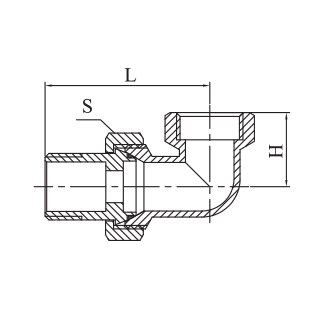

| 모델 | 사이즈 mm | ||||
|---|---|---|---|---|---|
| 접속구경 | ΦA | L | H | S | |
| 1601N | 1/2" | 15 | 51 | 23.2 | 30 |
| 3/4" | 20 | 59 | 25 | 36.5 | |
| 1" | 25 | 72 | 35 | 46.2 | |
| 1 1/4" | 32 | 81.5 | 39 | 52.6 | |
| 1 1/2" | 40 | 89 | 50 | 64.4 | |
| 2" | 50 | 103 | 55 | 81.5 | |

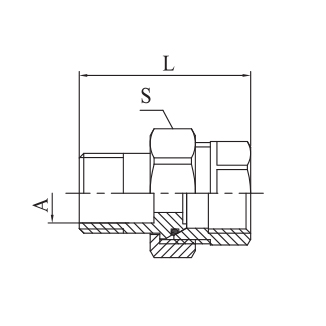

| 모델 | 사이즈 mm | |||
|---|---|---|---|---|
| 접속구경 | ΦA | L | S | |
| 1620N | 1/2" | 15 | 45 | 30 |
| 3/4" | 20 | 50.5 | 36.5 | |
| 1" | 25 | 58.5 | 46.2 | |
| 1 1/4" | 32 | 66.5 | 52.5 | |
| 1 1/2" | 40 | 91 | 64.4 | |
| 2" | 50 | 79.5 | 81.5 | |
