체크밸브 |
- 사용압력 : 20BAR(50:15bar) - 사용온도 : -20 ~100℃ - 재질 : BRASS - 후렌지 : 에폭시(주철) - 후렌지 + 체크 + 볼밸브 일체형 |

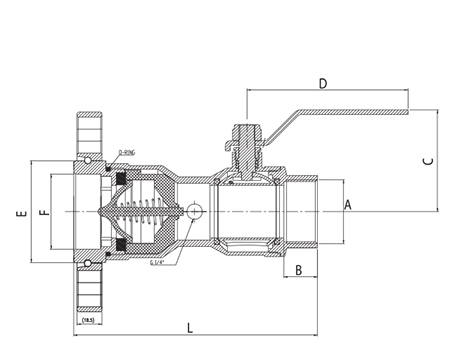

| 모델 | 사이즈 mm | |||||||
|---|---|---|---|---|---|---|---|---|
| 접속구경 | ΦA | L | B | C | D | E | F | |
| FCV 체크볼밸브 |
1 1/4" | 32 | 146.5 | 18 | 71 | 121 | 59.5 | 42.5 |
| 1 1/2" | 40 | 181.5 | 25 | 78 | 121 | 76 | 56 | |
| 2" | 50 | 206.5 | 25 | 88 | 142 | 90 | 65 | |
| 모델 | 사이즈 mm | ||||
|---|---|---|---|---|---|
| 접속구경 | ΦA | L | H | S | |
| C6041 | 1/2" | 15 | 49 | 34 | 26 |
| 3/4" | 20 | 59 | 42 | 32 | |
| 3/4" | 20 | 59 | 42 | 32 | |
| 1" | 25 | 67 | 50 | 39 | |
| 1 1/4" | 32 | 76 | 60.5 | 49 | |
| 1 1/2" | 40 | 90 | 73.5 | 56 | |
| 2" | 50 | 101 | 89 | 68.5 | |
| 모델 | 사이즈 mm | ||||
|---|---|---|---|---|---|
| 접속구경 | ΦA | L | H | S | |
| C6021 | 1/2" | 15 | 46.8 | 35.5 | 24.8 |
| 3/4" | 20 | 59.9 | 47.2 | 37.5 | |
| 1" | 25 | 59.5 | 47.2 | 37.5 | |
| 1 1/4"" | 32 | 64.5 | 59.3 | 46.2 | |
| 1 1/2" | 40 | 73.3 | 67.6 | 53 | |
| 2" | 50 | 80.2 | 83.7 | 66 | |
| 모델 | 사이즈 mm | |||
|---|---|---|---|---|
| 접속구경 | ΦA | L | D | |
| C6026 | 1/2" | 18 | 58 | 36 |
| 3/4" | 23 | 65 | 42 | |
| 1 | 29 | 74.5 | 47 | |
| 1 1/4" | 36 | 82 | 59.5 | |
| 1 1/2" | 42.5 | 71 | 66.5 | |
| 2" | 53.5 | 100 | 83 | |
