제품소개 > 횡형다단펌프 > CMI

제품소개

횡형다단펌프 (CMI)

* 적용범위
- 냉각기, 칠러, 온조기, R,O 음용수 시스템
- PCB, LCD, 반도체 세척라인

* 특성
- CMI-E 인버터 장착 : 온도, 압력, PID제어기능 내장
- 메카니컬 씰은 이송 유체별 온도, 액성, 압력에 따라 선택
- 물이 접촉되는 펌프 부위 재질 표준(AISI 304) 옵션(AISI 316)
- 단상은 모터소손 방지장치 장착 (삼상은 고객 선택사항)
- 절연등급 F / 보호등급 IP55

* 작동환경
- 표준모델 : 섭씨 -20 ~ 120℃, - 옵션사양 : 섭씨 -35 ~ 140℃
- 입력전원 : 단상(220, 60Hz), 삼상(220V / 380V / 440V, 50Hz/60Hz겸용)

- 성능곡선도 & 표준사양 & 외형도

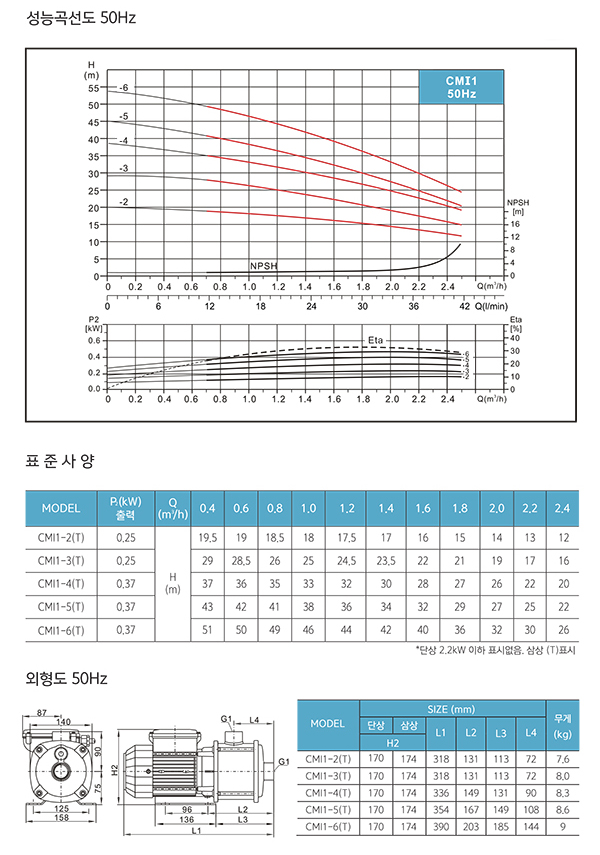

CMI1 SERIES (50Hz)

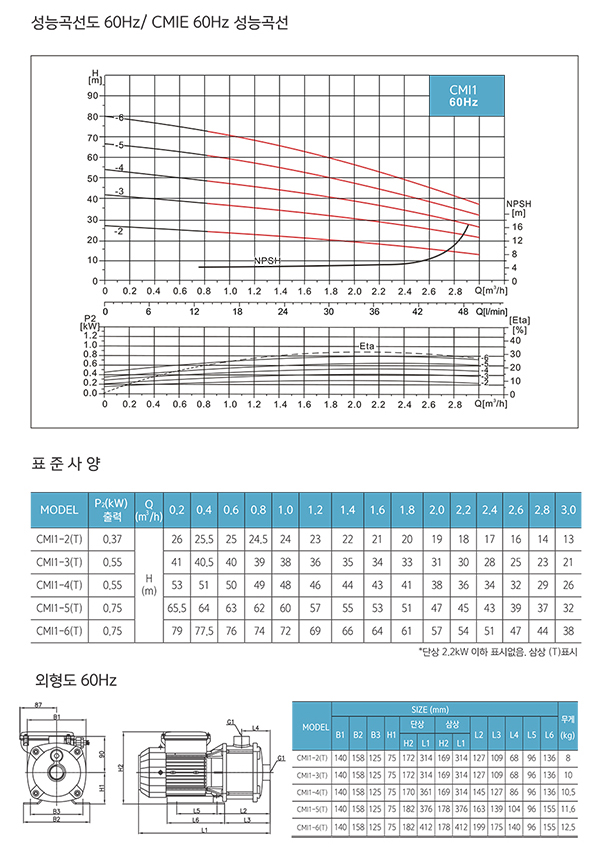

CMI1 SERIES (60Hz)

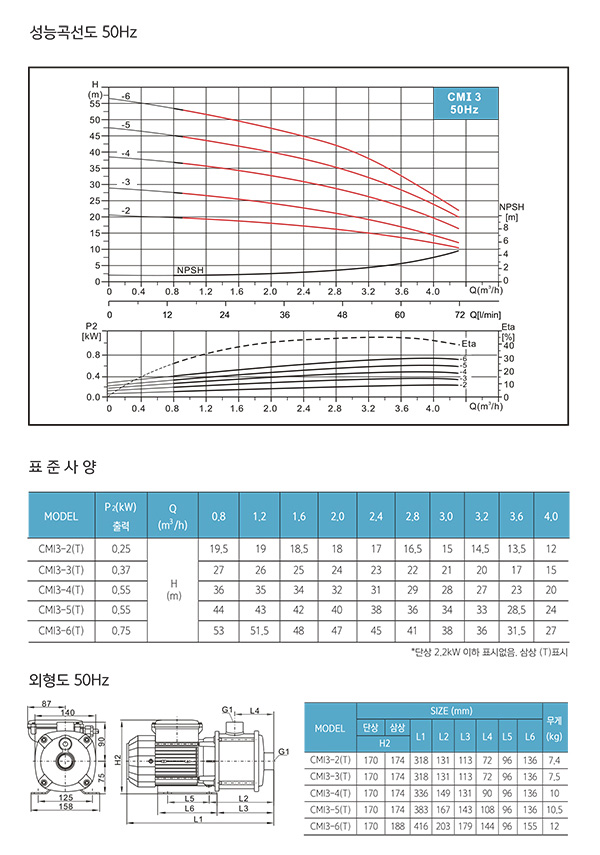

CMI3 SERIES (50Hz)

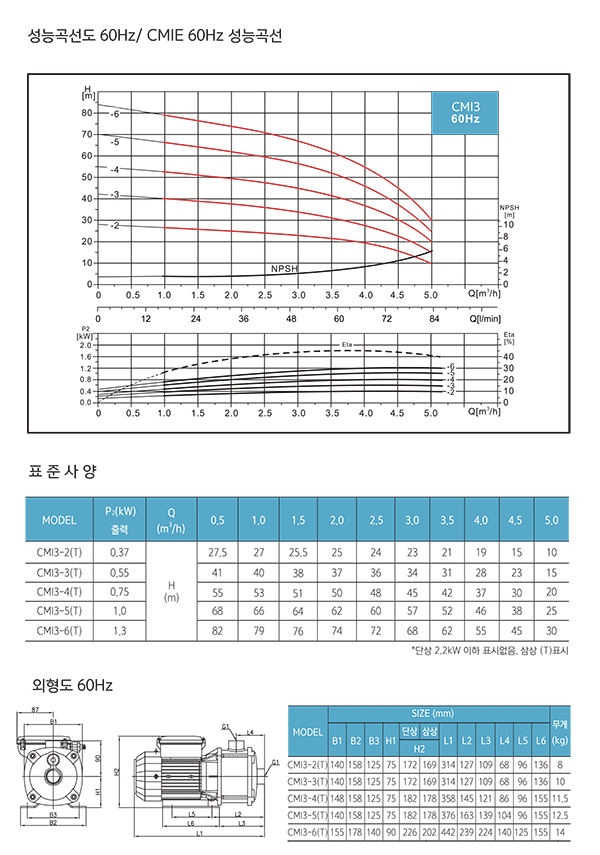

CMI3 SERIES (60Hz)

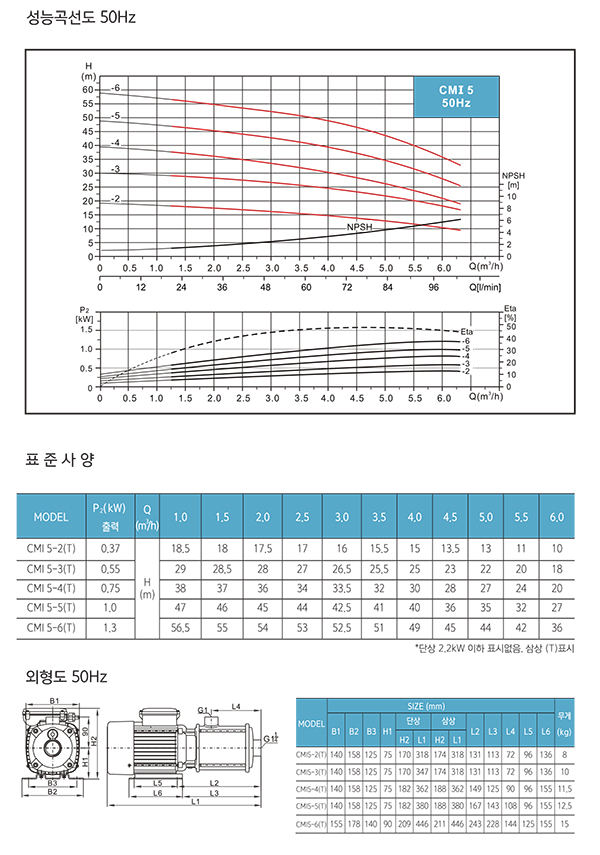

CMI5 SERIES (50Hz)

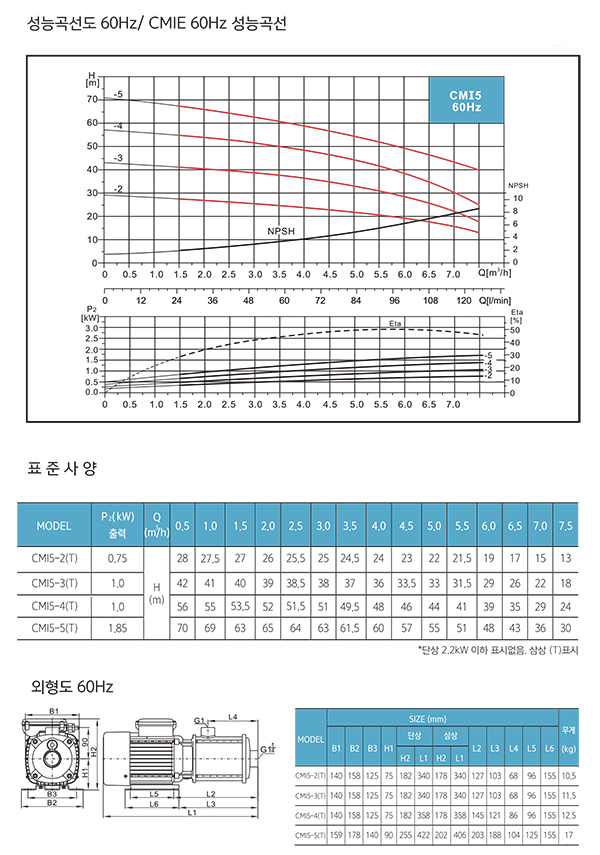

CMI5 SERIES (60Hz)

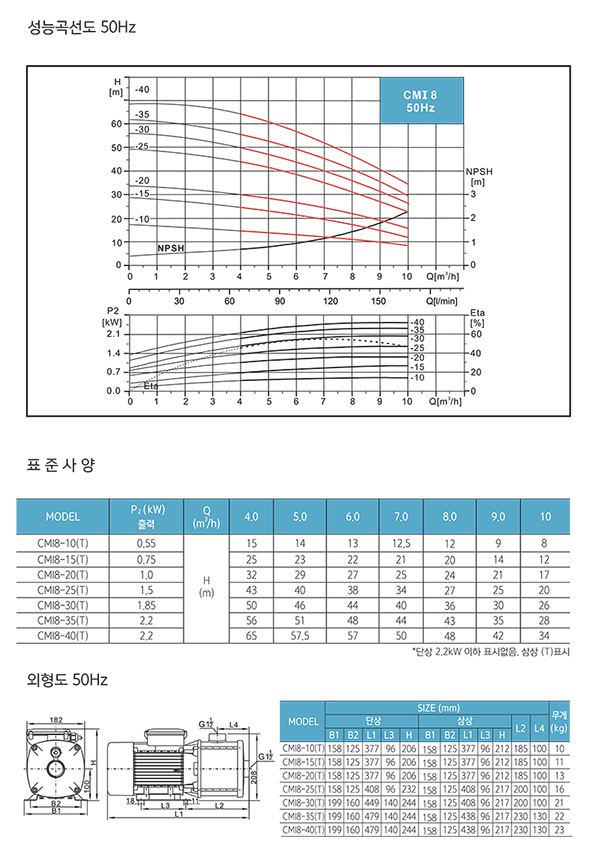

CMI8 SERIES (50Hz)

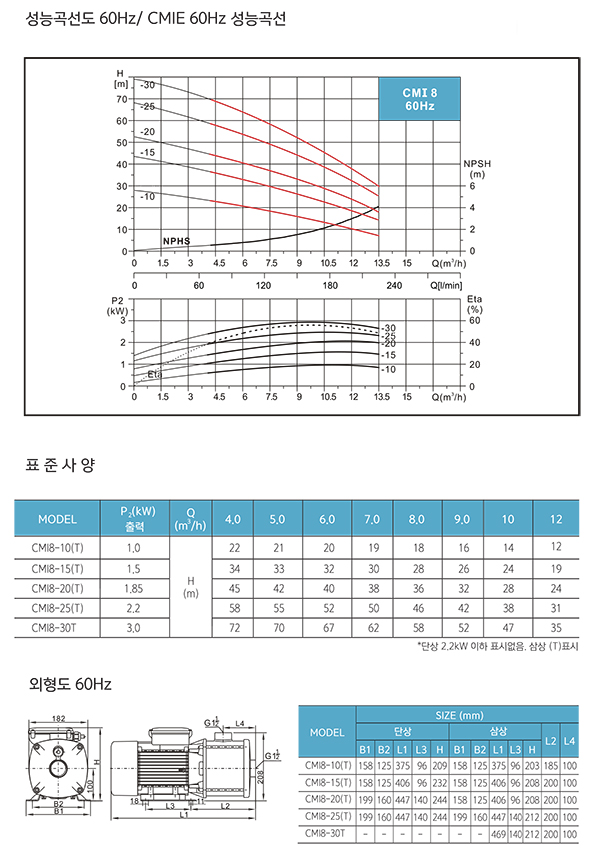

CMI8 SERIES (60Hz)

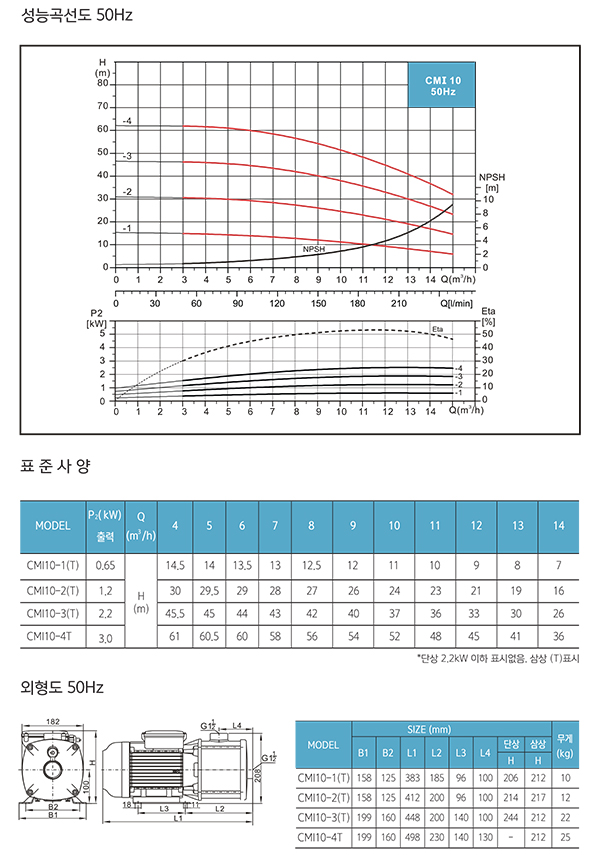

CMI10 SERIES (50Hz)

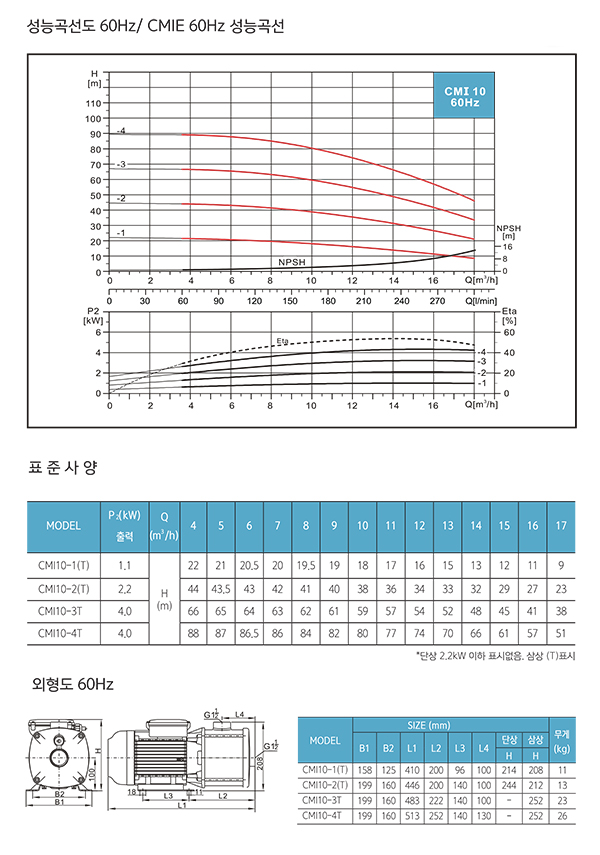

CMI10 SERIES (60Hz)

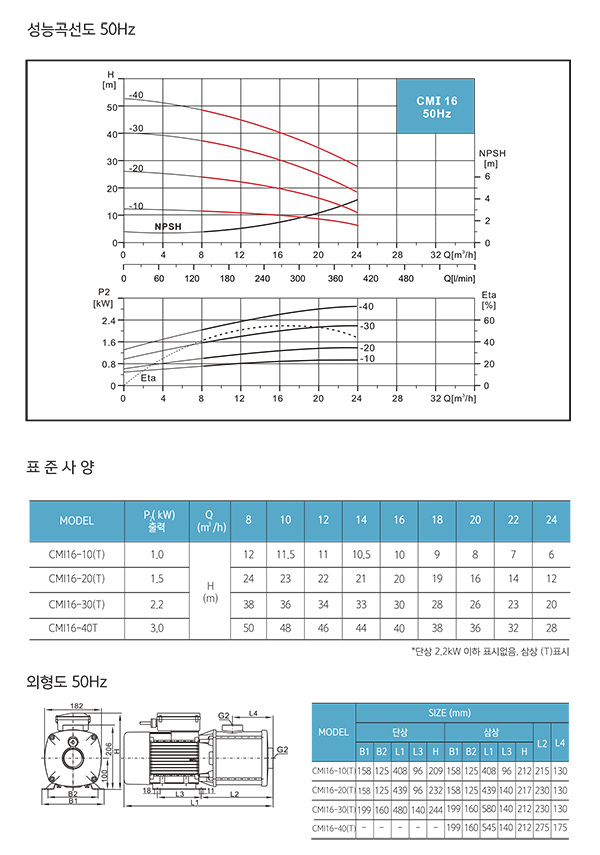

CMI16 SERIES (50Hz)

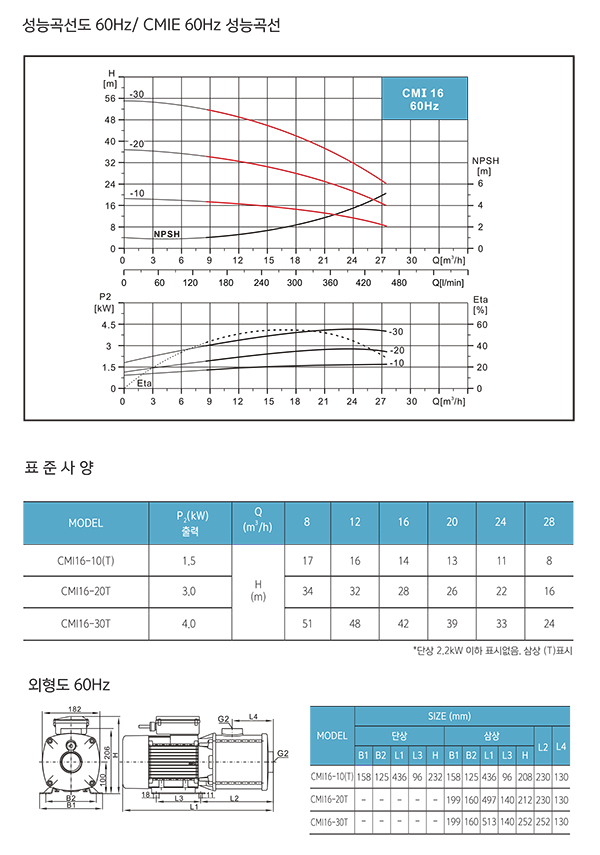

CMI16 SERIES (60Hz)

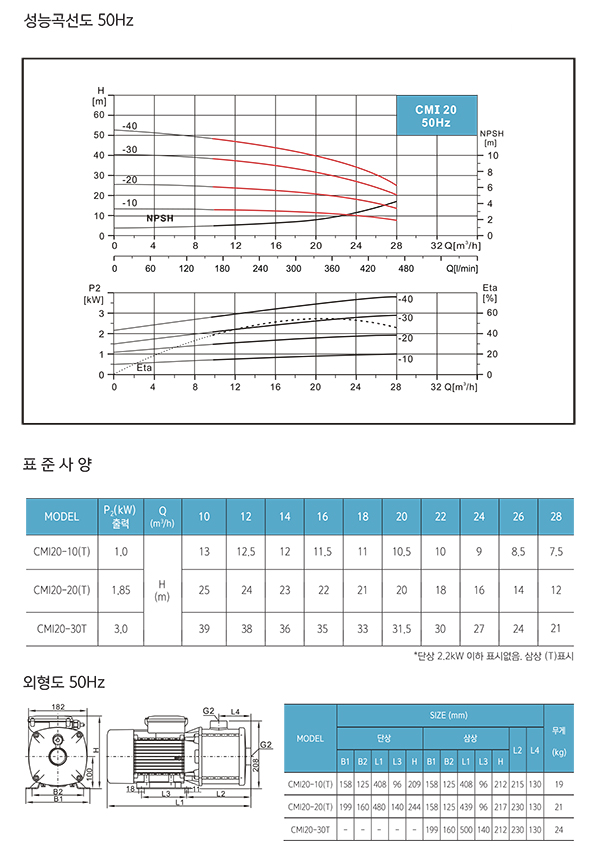

CMI20 SERIES (50Hz)

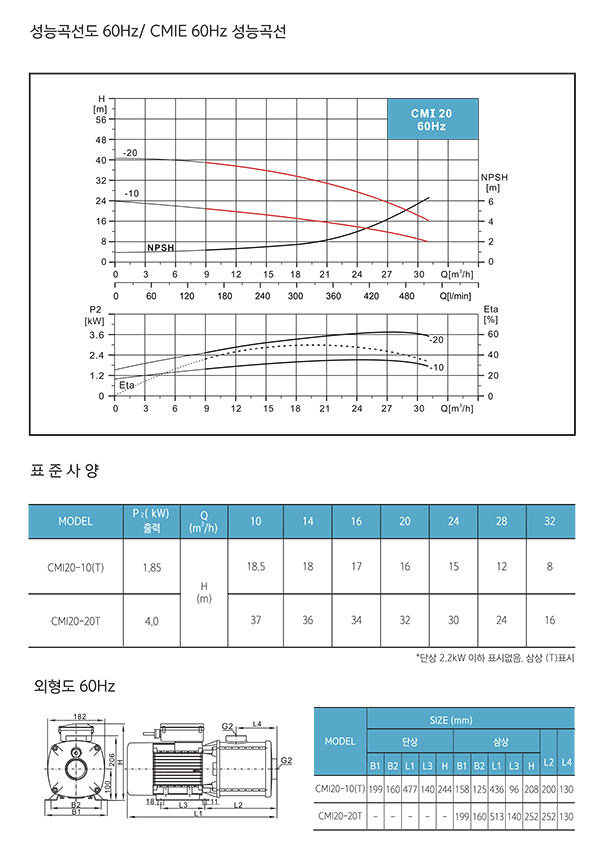

CMI20 SERIES (60Hz)

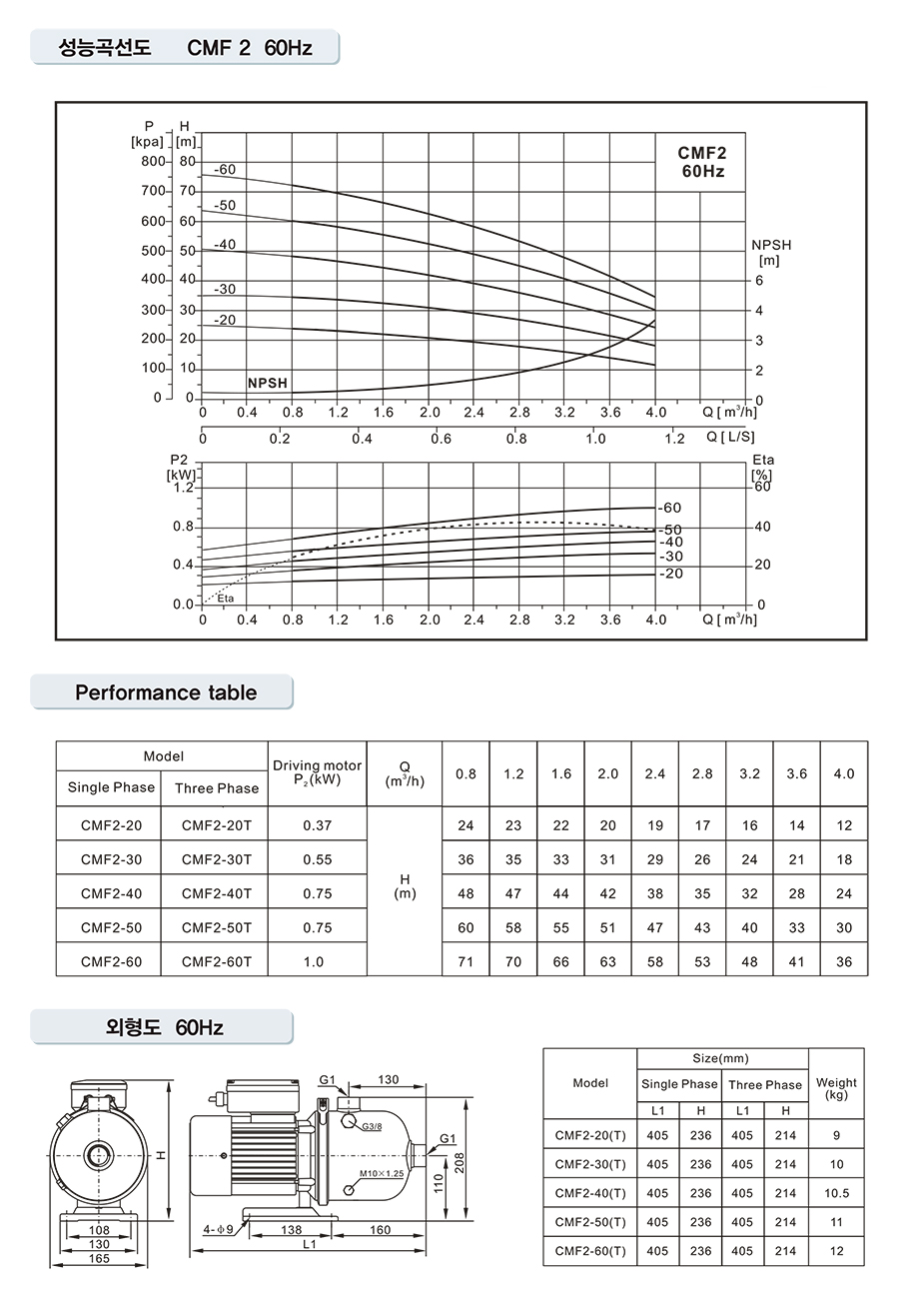

CMF2

- CMF 모델은 산업용 액체의 급수, 순환, 가압용으로 사용
- 펌프와 모터의 샤프트가 하나의 연결된 비자흡식 원심펌프
- 유체와 접촉하는 모든 부분이 스텐레스 스틸로 제작
- 부품구성 및 구조가 간다하여 저소음, 저진동
- 펌프장착 후 수리시 배관해제 없어도 분해, 수리가 용이
- 메카니컬 씰 채택으로 누수방지 및 유지보수가 용이
- 스텐레스 재질 사용으로 내구성이 좋고 외관이 수려
- 부품의 규격화 및 표준화로 호환성 유지
- 냉수 온수 -20℃ ~ +120℃ 사용가능

연구센터에 대한 정보 리스트
모델	모터출력		권장유량	권장양정	최대양정	흡입/토출
모델	KW	HP	(LPM)	(m)	(m)	구경(mm)
CMF2-30(T)	0.55	0.75	41	29	35	25/25
CMF2-40(T)	0.75	1.0	41	38	51	25/25
CMF2-50(T)	0.75	1.0	41	47	64	25/25
CMF2-60(T)	1.1	1.5	41	56	76	25/25

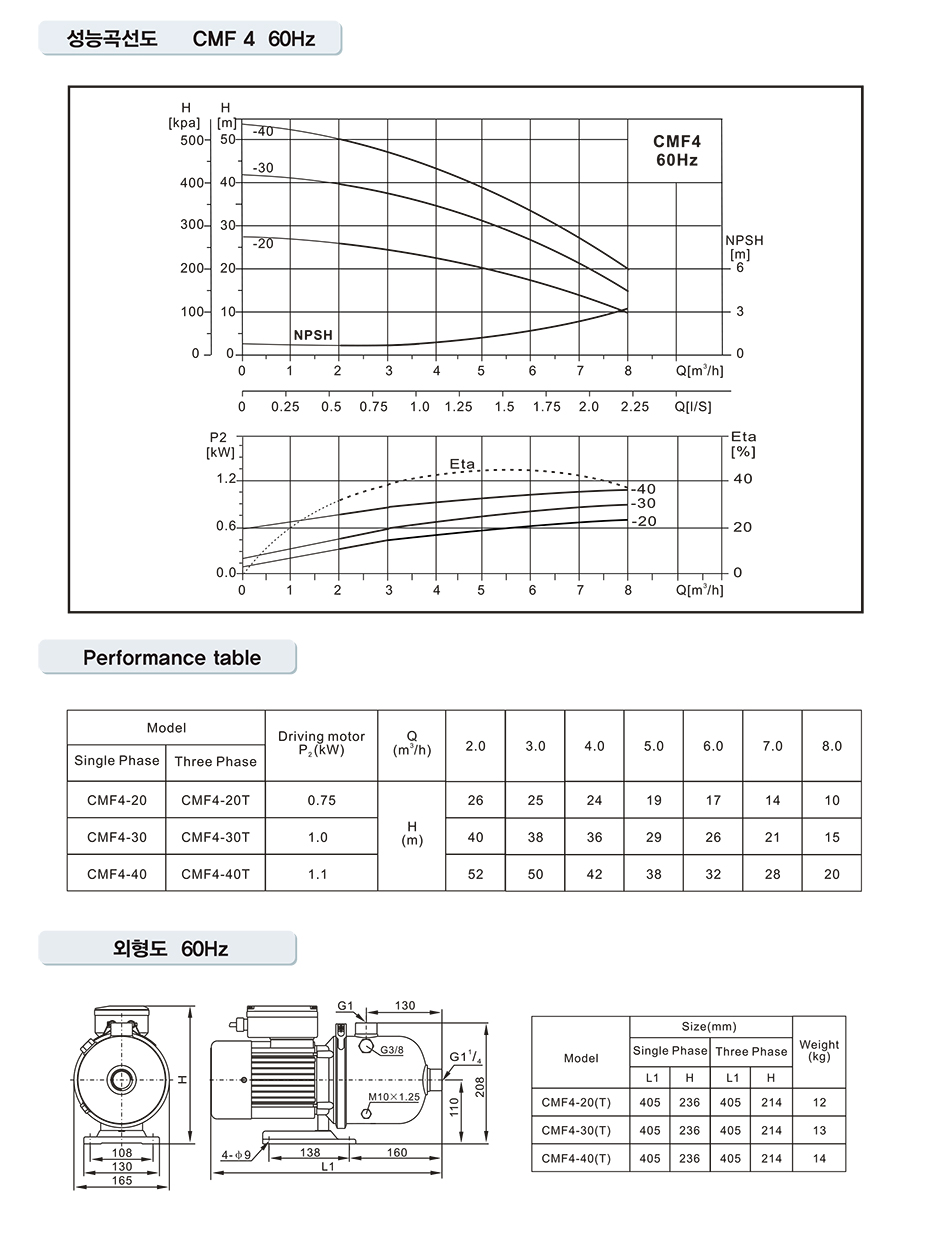

CMF4

- 펌프동력 : 0.75kW ~ 2.2 kW (1.0HP ~ 3.0HP)
- 전원사양 : 삼상 220V~440V 60Hz / 50Hz 60Hz 겸용

연구센터에 대한 정보 리스트
모델	모터출력		권장유량	권장양정	최대양정	흡입/토출
모델	KW	HP	(LPM)	(m)	(m)	구경(mm)
CMF4-20(T)	0.75	1.0	70	22	28	32/25
CMF4-30(T)	1.1	1.5	70	33	42	32/25
CMF4-40(T)	1.5	2.0	70	44	57	32/25
CMF4-60(T)	2.2	3.0	70	69	85	32/25

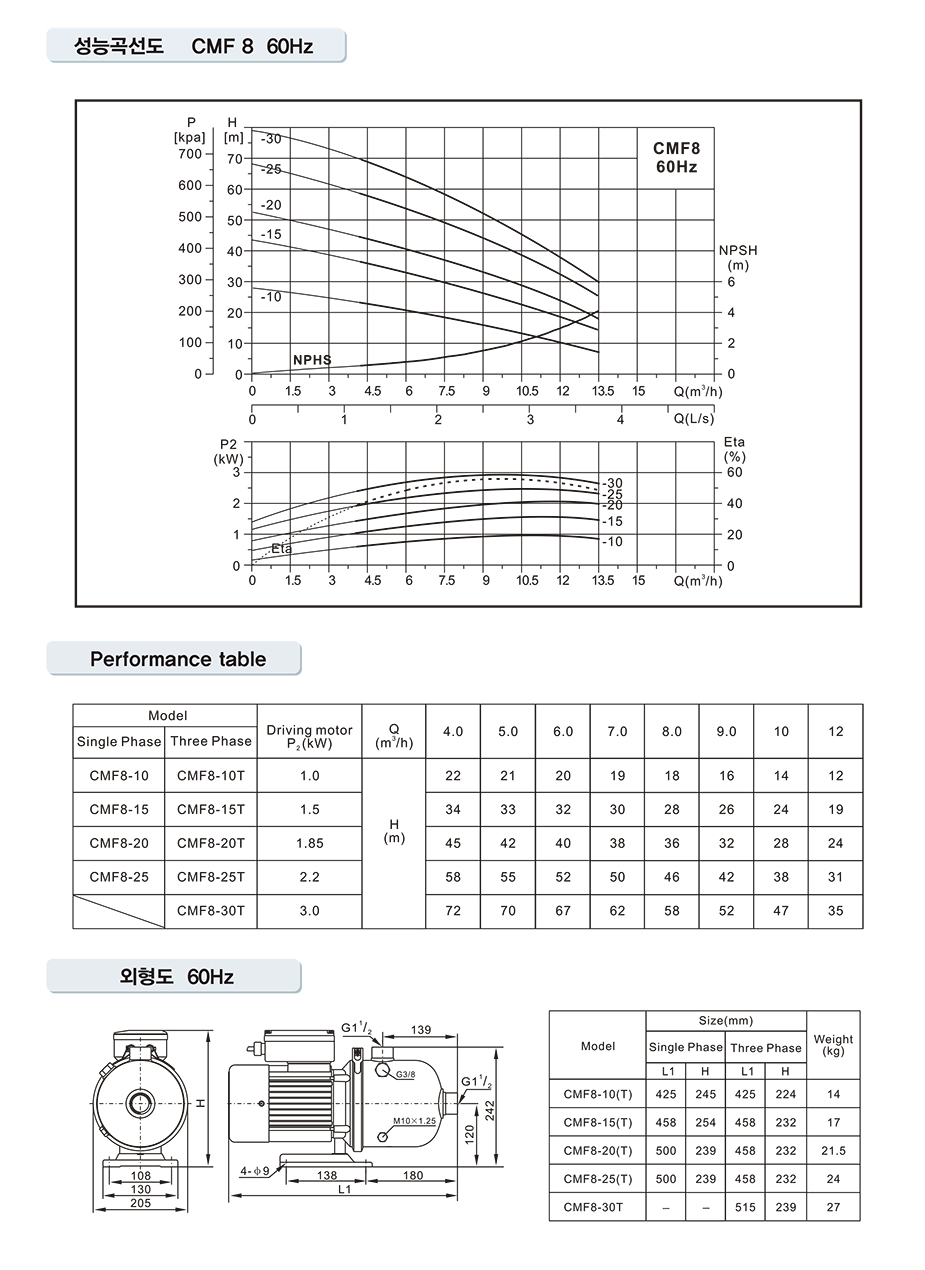

CMF8

- 펌프동력 : 0.75kW ~ 2.2 kW (1.0HP ~ 3.0HP)
- 전원사양 : 삼상 220V~440V 60Hz / 50Hz 60Hz 겸용

연구센터에 대한 정보 리스트
모델	모터출력		권장유량	권장양정	최대양정	흡입/토출
모델	KW	HP	(LPM)	(m)	(m)	구경(mm)
CMF8-10(T)	1.1	1.5	100	21	28	40/40
CMF8-15(T)	1.5	2.0	100	33	43	40/40
CMF8-20(T)	1.85	2.5	100	41	53	40/40
CMF8-25(T)	2.2	3.0	100	54	68	40/40
CMF8-30T	3.0	4.0	100	67	78	40/40

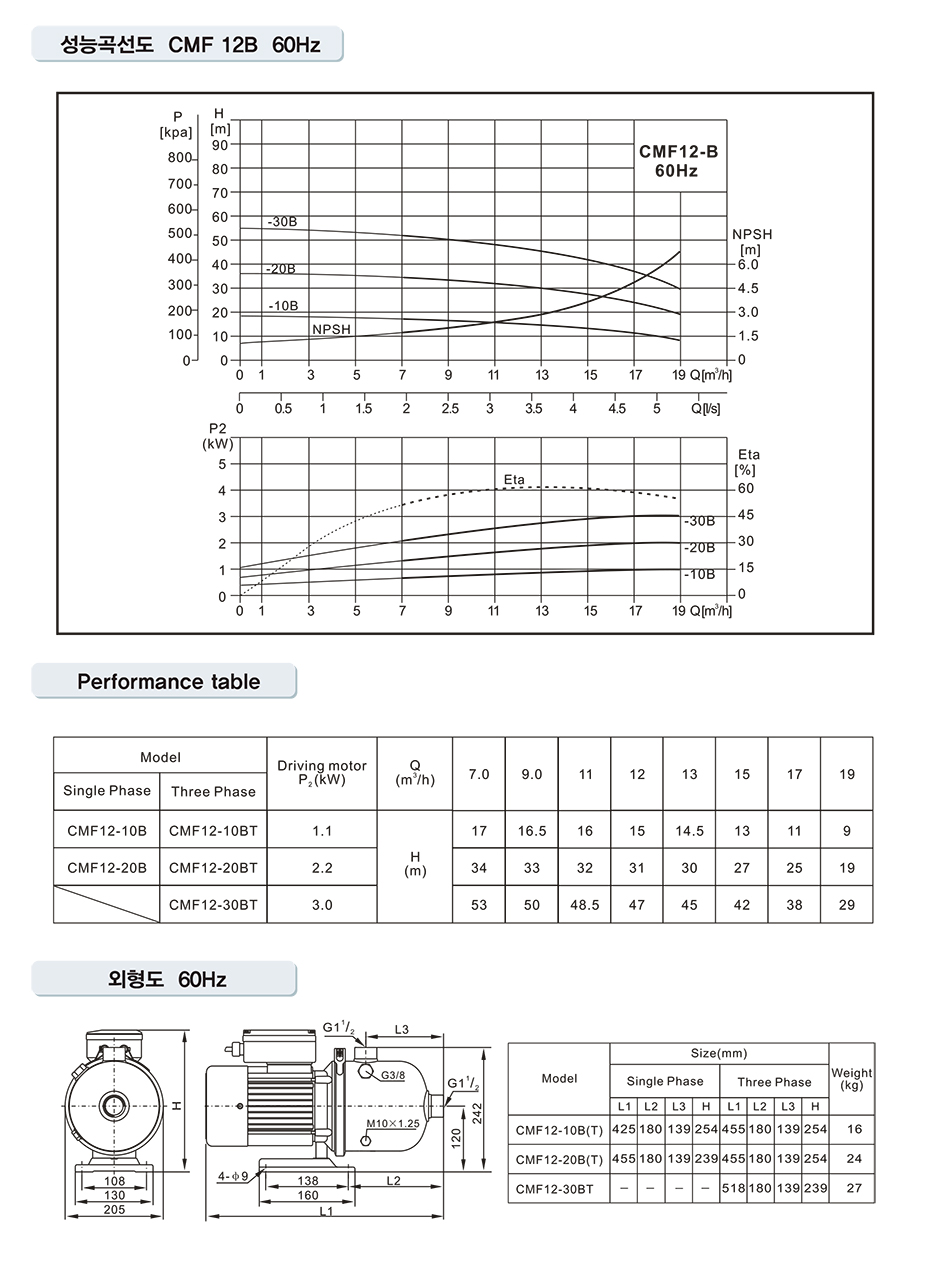

CMF 12B

- 펌프동력 : 1.1kW ~ 3.0 kW (1.5HP ~ 4.0HP)
- 전원사양 : 삼상 220V~440V 60Hz / 50Hz 60Hz 겸용

연구센터에 대한 정보 리스트
모델	모터출력		권장유량	권장양정	최대양정	흡입/토출
모델	KW	HP	(LPM)	(m)	(m)	구경(mm)
CMF12B-10(T)	1.1	1.5	150	16	19	40/40
CMF12B-20(T)	2.2	3.0	150	32	36	40/40
CMF12B-30T	3.0	4.0	150	48	55	40/40

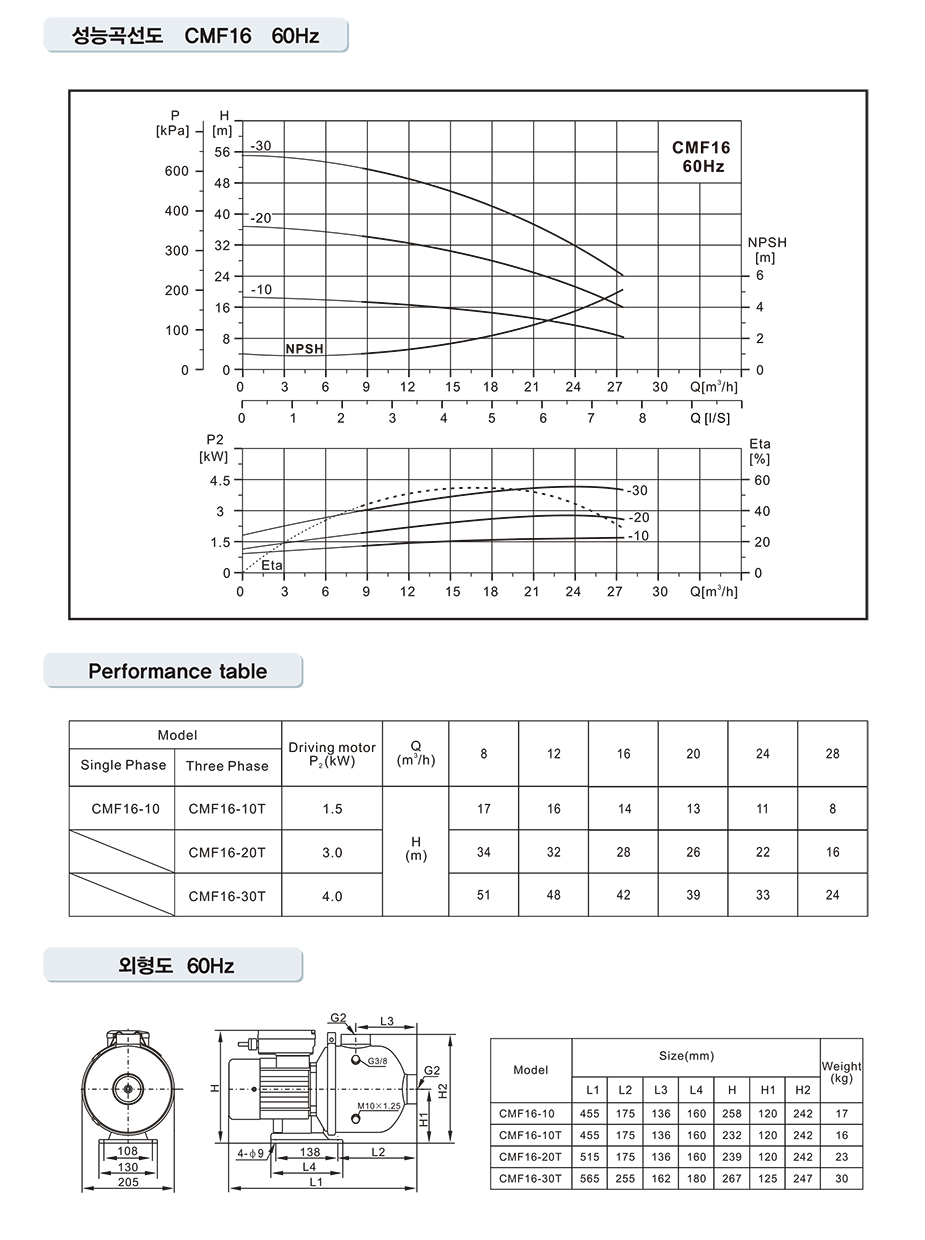

CMF 16

- 펌프동력 : 1.5kW ~ 4.0 kW (2.0HP ~ 5.5HP)
- 전원사양 : 삼상 220V~440V 60Hz / 50Hz 60Hz 겸용

연구센터에 대한 정보 리스트
모델	모터출력		권장유량	권장양정	최대양정	흡입/토출
모델	KW	HP	(LPM)	(m)	(m)	구경(mm)
CMF16-10(T)	1.5	2.0	200	16	19	50/50
CMF16-20(T)	3.0	4.0	200	33	37	50/50
CMF16-30T	4.0	5.5	200	50	55	50/50

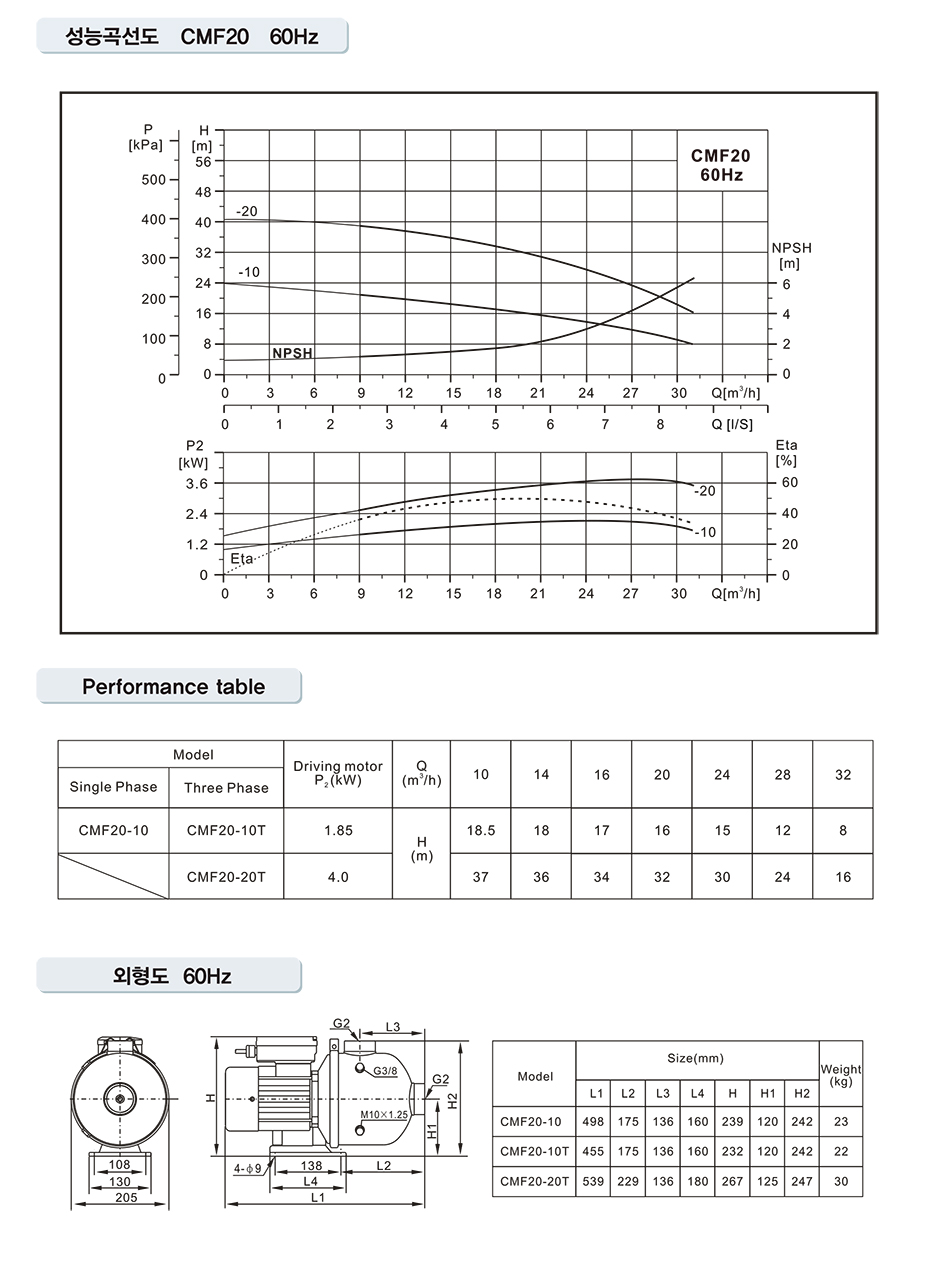

CMF 20

- 펌프동력 : 1.5kW ~ 4.0 kW (2.0HP ~ 5.5HP)
- 전원사양 : 삼상 220V~440V 60Hz / 50Hz 60Hz 겸용

연구센터에 대한 정보 리스트
모델	모터출력		권장유량	권장양정	최대양정	흡입/토출
모델	KW	HP	(LPM)	(m)	(m)	구경(mm)
CMF20-10(T)	1.85	2.5	300	14	22	50/50
CMF20-20(T)	4.0	5.5	300	32	41	50/50

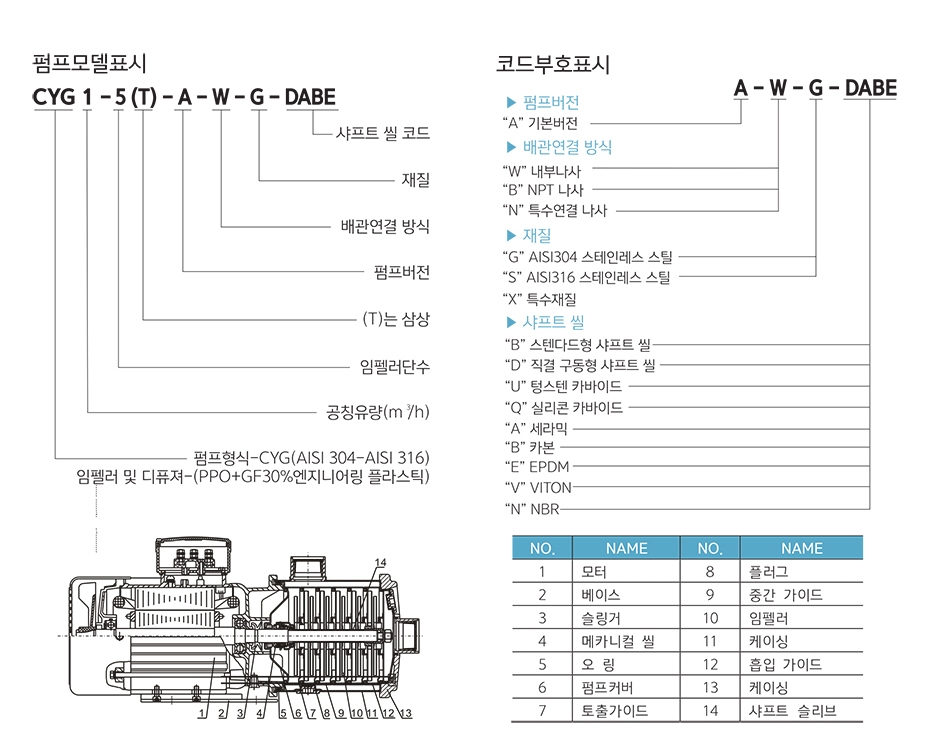

CYG

적용범위
- 냉각기, 칠러, 온조기, R,O 음용수 시스템
- PCB, LCD, 반도체 세척라인

특성
- 횡형 구조, 표준 설치를 위한 내외부 나사산
- 샤프트씰은 매커니컬 씰이며 매체별로 다른 압력 커플들이 선택
- 케이싱 및 샤프트는 AISI 304 또는 AISI 316
- 디퓨저 및 임펠러는 PPO+GF30% 엔지니어링 플라스틱
- 단상은 모터소손 방지장치 장착(삼상은 고객선택사항)

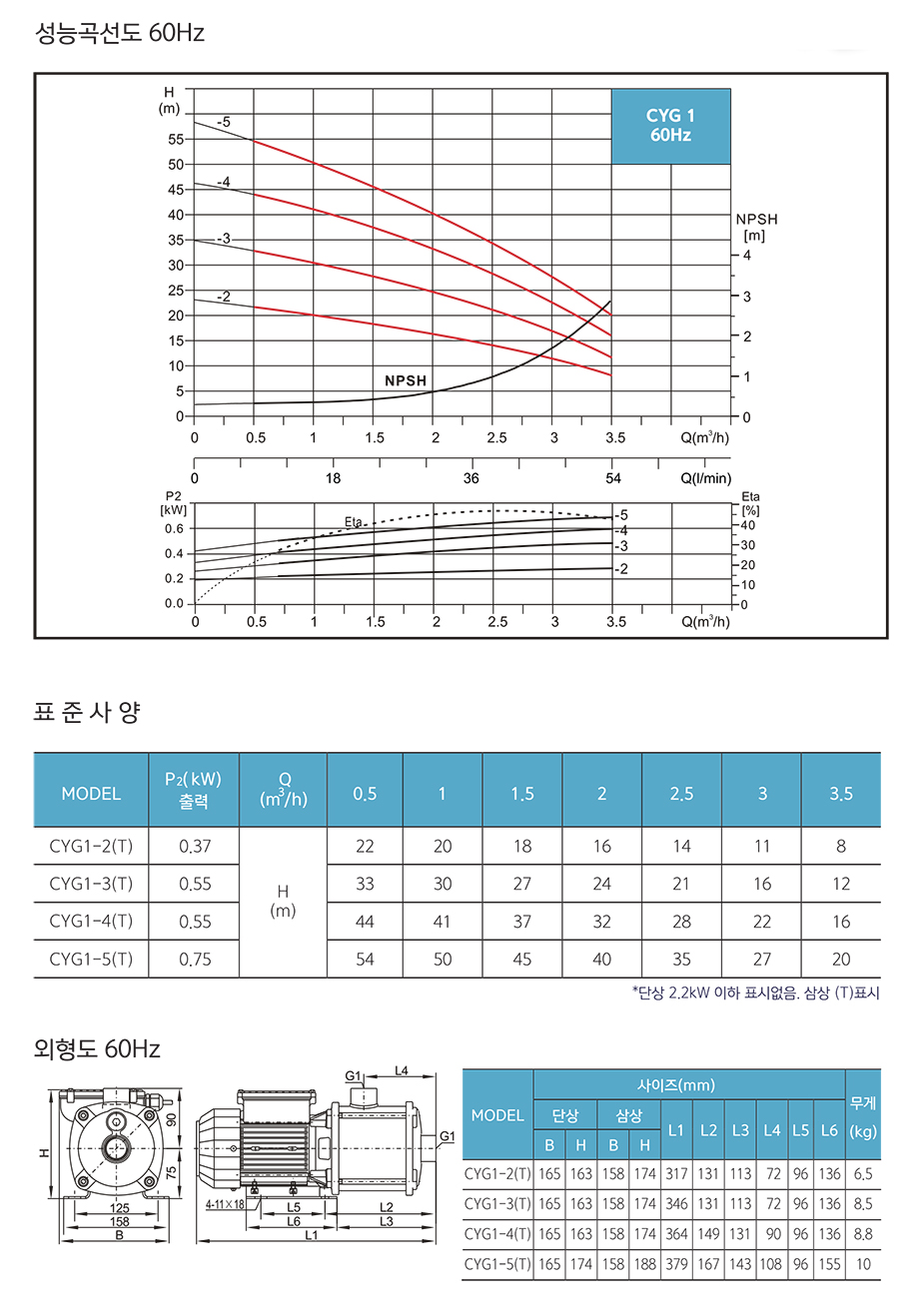

- CYG1 성능곡선도 & 표준사양 & 외형도

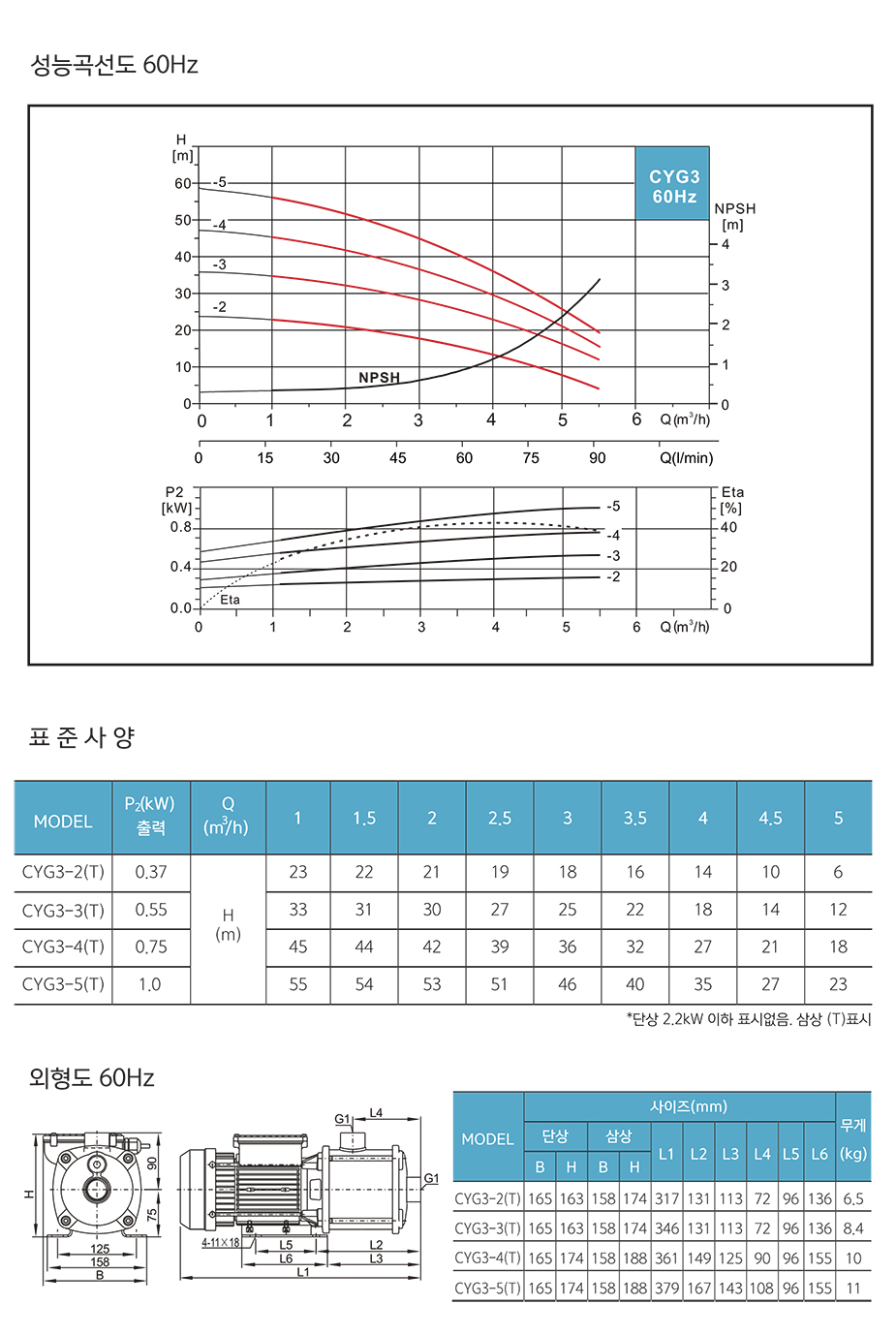

- CYG3 성능곡선도 & 표준사양 & 외형도

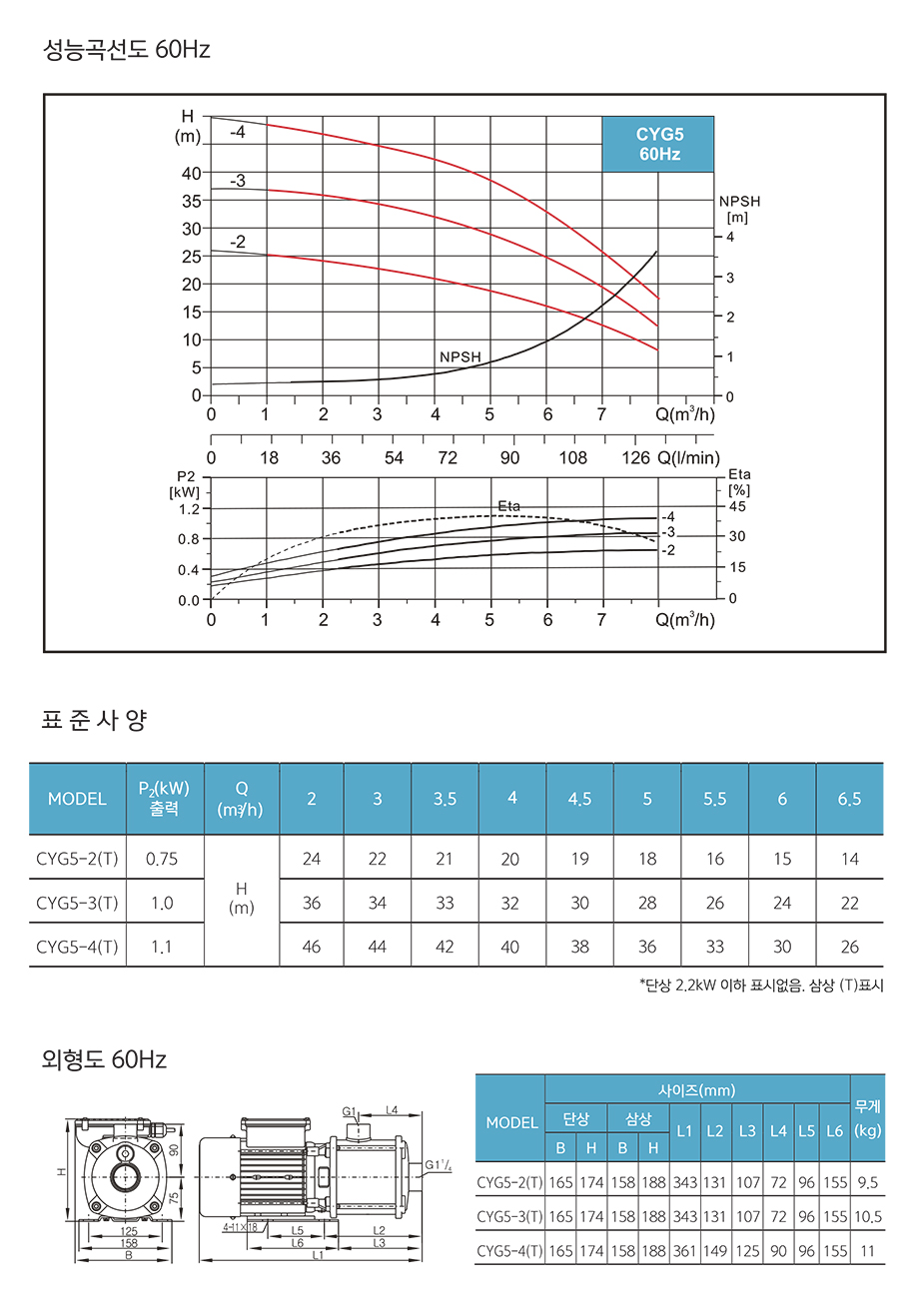

- CYG5 성능곡선도 & 표준사양 & 외형도

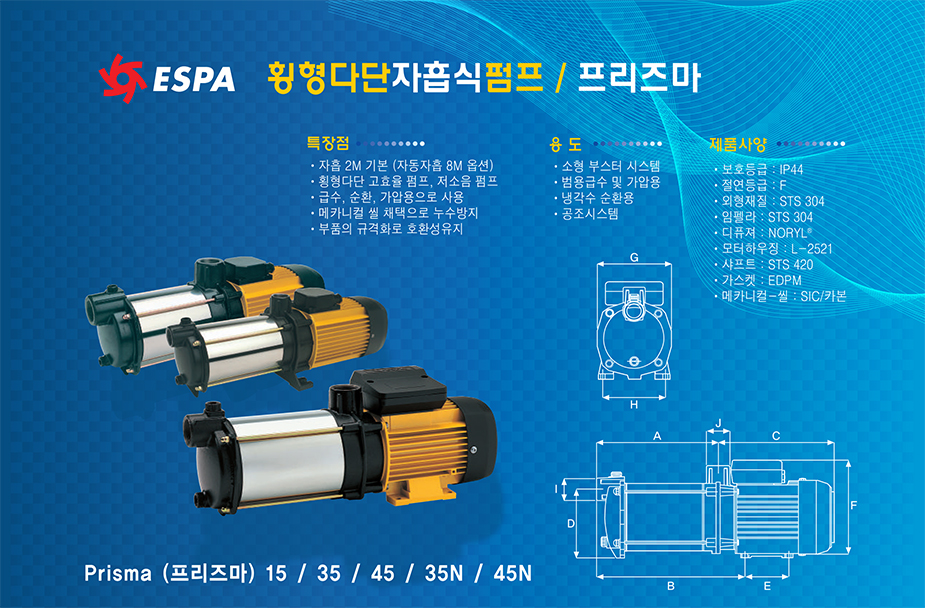

PRISMA

- 자흡 2M 기본 (8M 옵션)
- 횡형다단 고효율 펌프, 저소음 펌프
- 급수, 순환, 가압용으로 사용
- 메키니컬 씰 채택으로 누수방지
- 부품의 규격화로 호환성 유지

연구센터에 대한 정보 리스트
모델	모터출력		권장유량	권장양정	최대양정	흡입/토출
모델	KW	HP	(LPM)	(m)	(m)	구경(mm)
P153	0.75	1.0	25	30	50	25/25
P252	0.75	1.0	41	30	35	25/25
P253	1.1	1.5	41	48	50	25/25
P254	1.5	2	41	65	68	25/25
P351N	1.1	1.5	58	20	22	32/32
P352N	1.5	2	58	38	42	32/32
P353N	2.2	3	58	55	62	32/32
P354N	2.2	3	58	65	78	32/32
P451N	1.5	2	75	18	19	40/32
P452N	2.2	3	75	35	38	40/32
P453N	2.2	3	75	52	55	40/32

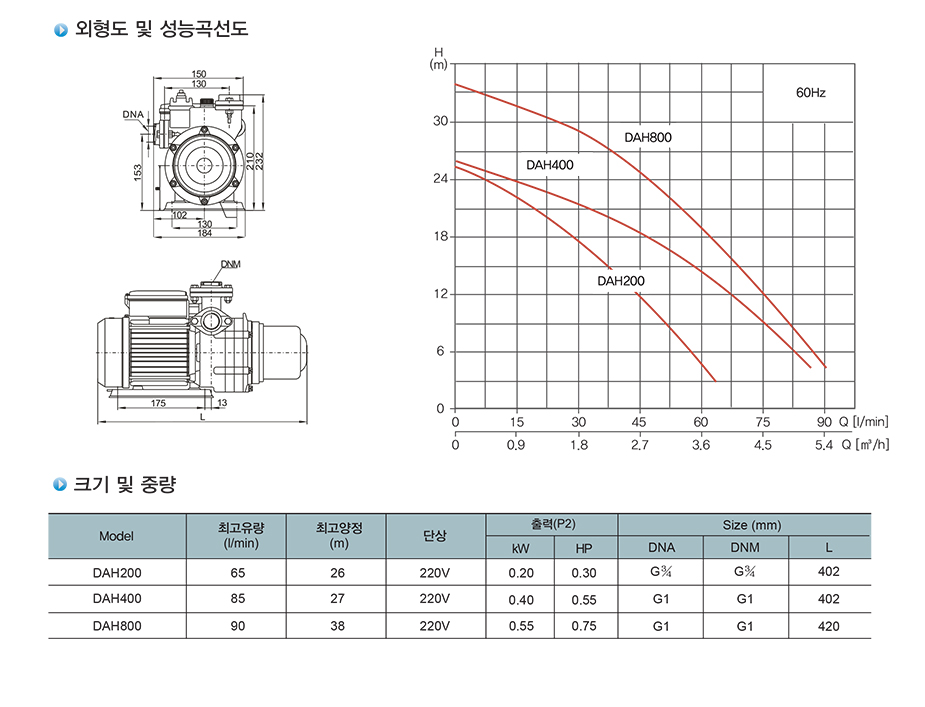

DAH

- 모터, 펌프, 압력 스위치를 통합하여 한세트로 구성한 전자동 다단 원심 부스터펌프
- 일정한 압력으로 연속운전(전력비 절감, 긴수명)
- 절연등급 : F / 보호등급 : IP55

연구센터에 대한 정보 리스트
모델	최고유량 (l/min)	최고양정 (m)	단상	츨력(P2)		SIZE(mm)
모델	최고유량 (l/min)	최고양정 (m)	단상	kW	HP	DHA	DNM	L
DAH200	65	26	220V	0.20	0.30	G¾	G¾	402
DAH400	85	27	220V	0.40	0.55	G1	G1	402
DAH800	90	38	220V	0.55	0.75	G1	G1	420

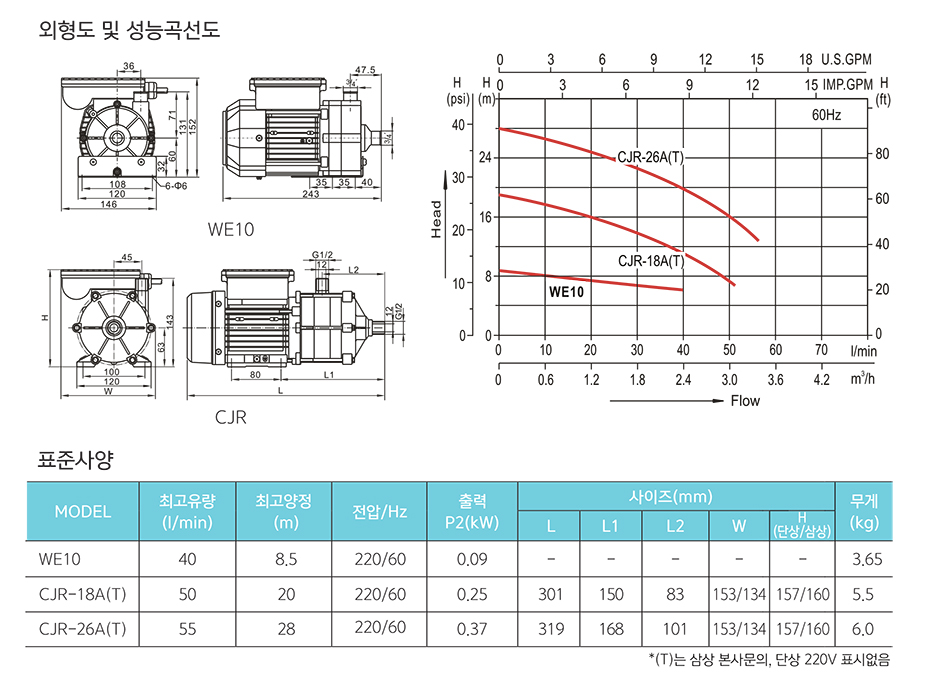

WE10 / CJR

- 컴팩트한 디자인, 작은 사이즈, 공간절약 - 저소음, 고효율, 긴수명
- WE10 : 횡형단단 원심펌프
- CJR : 횡형다단 원심펌프
- 절연등급 : F / 보호등금 : IP55
<재질>
- 임펠라 : PPO + CF30%
- 샤프트 : 스테인레스 스틸
- 케이싱 : PPO + GF 30%
<작동환경>
- WE10 / CJR
- 유체온도 : 0℃ ~ 50℃ / - 주변온도 : 50℃이하
